Здравствуйте, Умельцы!

Как и обещал ранее приведу собственную (за исключение модифицированного скетча со ссылки)

В инете, кстати много по этой теме, например, вот тут на Амперке. но я решил сделать дешевле и проще (без всяких там непонятных мне бибилиотек) :))

Итака о системе. Рисунок смотрим:

... тут же описывается самодельный датчик уровня на основе геркона (колба с контактами, которая реагирует на магнитное поле). В качестве ёмкости слива у меня горизонтальная пластиковая бочка и она стоит на 2 -м этаже под крышей. Еще в качестве внешнего резервуара стоит большая 200 литров бочка, в которую опущен погружной насос. В этом резервуаре тоже будет стоять датчик нижнего уровня.

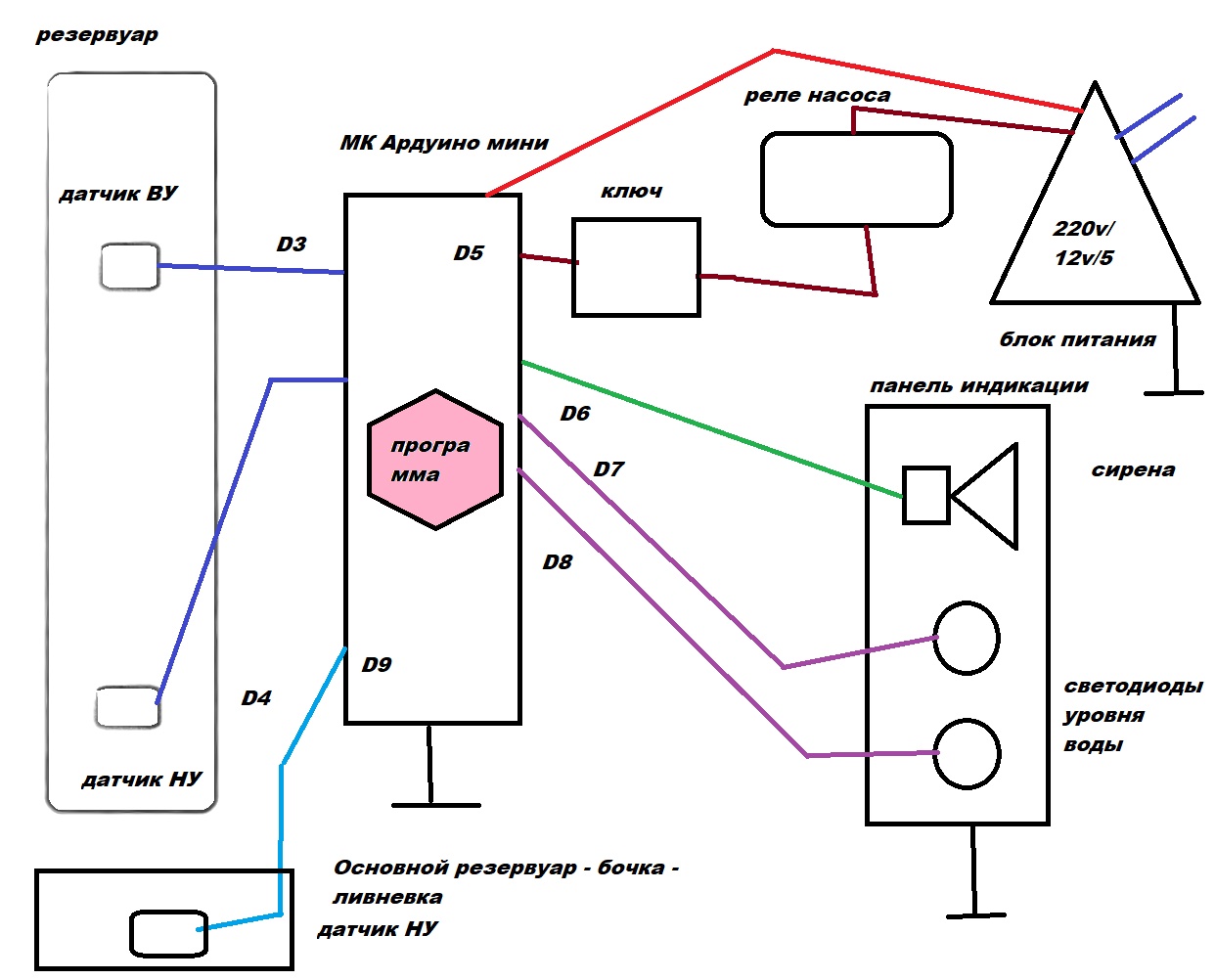

Вот принципиально-блочная схемка:

Примерный принцип работы скетча и системы

1. Когда разомкнуты датчики 1 (ВУ) или 2 (НУ- нижний уровень), происходит включение насоса;

2. Происходит закачка в бочку воды

3. Когда датчик 1 ВУ замкнется, тогда реле выключит насос

4. Происходит расход воды из бочки .. и т.д. в цикле

По настройке . нужно провести провода ко всем датчика и питания схемки (её надо поместить в пластиковый влагозащитный корпус). Панель можно совместить по корпусу со схемой/платой, а можно вывести в отдельно удобное место. где все видно и слышно.

Скетч здесь

Фото пока нет, проект с процессе, выложу позже

Всего!!!
