На даче встала проблема периодической закачки воды в резервуар на второй этаж, для душа и смыва в туалете (первый этаж). раньше самостоятельно погружали насос в бочку. клали шланг в резервуар на 2-м этаже и включали насос типа малыш.

Было решено все это как-то автоматизировать. Нашел в инете схему https://eurosamodelki.ru/katalog-samodelok/elektronnie-samodelki/avtomatika-nasosa-uroven-vody-v-emkosti. решил повторить. Позже пришла мысль правда упростить все это, и сделать на ардуино, но об этом позже..

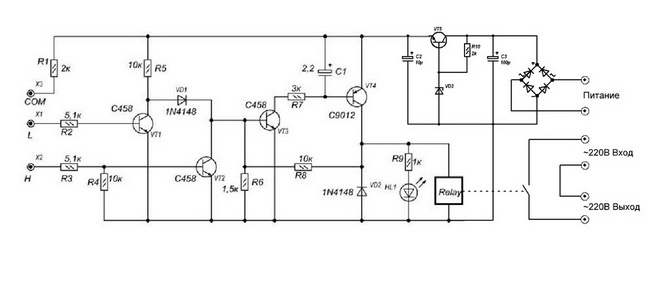

Схема управления насосом

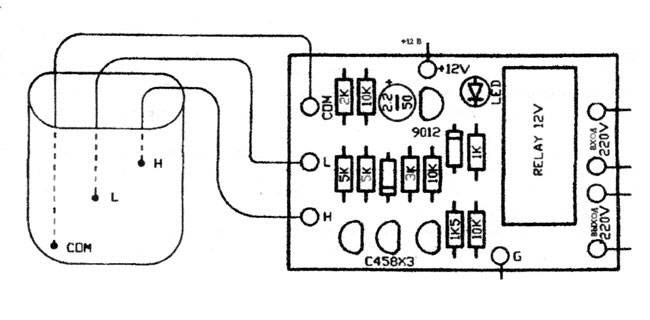

Примерное расположение деталей конструкции

Соорудил небольшой простенький девайс для поддержания постоянного уровня воды в емкости. Схемка взята из интернета и повторена лишь с добавлением элементарного параметрического стабилизатора напряжения, т.к. по техзаданию питаться девайс должен от 24В, а вся схема и реле на 12В.

Датчик уровня воды трехэлектродный.

Вид печатной платы

Внешний вид конструкции в фотоальбоме

Описание проекта:

Предлагается схема устройства управления насосом. Эта схема из набора, который предлагает «Мастер КИТ». Устройство управления насосом позволит автоматизировать работу дачного насоса, с помощью которого вода поступает в душевой бак. Принцип работы "умного помощника" следующий, когда уровень воды в душевом баке падает ниже определенного уровня L, насос включается и начинает закачивать воду в емкость. Когда уровень воды достигает заданного уровня Н, устройство отключает насос.

Данное устройство можно применить на даче, в загородном доме, коттедже.

Вода обладает электрическим сопротивлением. Пока в емкости нет воды, транзисторы Т1 и Т2 закрыты, на коллекторе транзистора Т1 присутствует высокое напряжение. Данное высокое напряжение, поступая через диод D1 на базу транзистора ТЗ, открывает его и транзистор Т4, что приводит к включению исполнительного реле, к силовым контактам которого подключен насос. Насос начинает качать воду в емкость. Светодиод LED при этом включается, индицируя работу насоса. Когда уровень воды достигает датчика L, транзистор Т1 открывается, напряжение на его коллекторе падает. Однако насос продолжает работать, потому что на базу транзистора Т3 подается напряжение через резистор R8 и поддерживает ключ ТЗ-Т4 в открытом состоянии. Когда уровень воды достигает датчика "Н", транзистор Т2 открывается, и на базу транзистора ТЗ поступает низкий уровень. Ключ ТЗ-Т4 закрывается - реле выключается. Лишь когда уровень воды вновь опустится ниже уровня "L", реле включится опять. Конструктивно, устройство выполнено на печатной плате из фольгированного стеклотекстолита размерами 61x41 мм. В качестве датчиков "L" и "Н" можно использовать подручные материалы, например медные водопроводные полудюймовые гайки, прочно прикрепленные к изолированным проводам. Включение устройств. Подключите к плате провода датчиков и расположите их в экспериментальной емкости такой же высоты, как и используемый на даче душевой бак следующим образом: "СОМ" на дне (если емкость железная, то можно соединить этот провод с корпусом емкости); "L" - на желаемом нижнем уровне воды (уровне включения насоса); "Н" - на уровне отключения насоса. Подключите устройство к источнику питания, соблюдая полярность. Сетевое напряжение и насос пока не подключайте. Включите питание. Должны зажечься индикаторный светодиод и "щелкнуть" реле, подключив насос. Налейте воду в емкость. Когда уровень воды достигнет датчика "Н", реле должно отключиться. Вылейте воду из емкости. Когда уровень воды опустится чуть ниже датчика "L", реле должно включиться. Теперь можно окончательно смонтировать датчики на реальном объекте и, соблюдая осторожность, подключить к контактам схемы 220 В и насос.

Преимущество данной схемы над более простыми — это применение реле всего с одним контактом. Практически на всех подобных более простых схемах используется 2 группы контактов.

В схеме возможны замены: транзисторы любые биполярные с указанной проводимостью. Я ставил В9014 и В9015, а вот VT5 в стабилизаторе — КТ805БМ в ТО-220 с небольшим радиатором. Наличие радиатора обязательное — нагрев весьма интенсивен. Я посадил еще и на термопасту. Диоды — любые кремниевые. Конденсаторы — любые с напряжением не ниже 16В для С1,С2 и 40В для С3. Мостик (или диоды в мосту) — на напряжение не ниже напряжения питания и током не менее 200мА. Ток потребления схемы при сработанном реле составил 150мА при напряжении питания 24В. При питании от постоянного тока можно выкинуть мостик. при питании от источника 12В (постоянного) можно убрать всю схему стабилизатора.

Я думаю, можно применить вместо VT1-VT3 и VT4 отечественные транзисторы КТ315 и КТ361 соответственно с коэффициентом передачи 70-110, но придется под них менять плату, так как цоколевка другая.

Даташиты на транзисторы В9014 , В9015 здесь.

Более подробно из источника (статья взята там)

Позже расскажу как сделать систему проще в схемном отношении (на МК Arduino) и сложнее в программном! :)

Удачного повторения , Умельцы!
