Проверил нет ли перегрева процессора по БИОС, как отображается диск и память, оказалось все в норме. Стал разбираться с этим вопросом (разобрал системный блок J), и в итоге оказалось, что вспухли конденсаторы на материнской плате в районе питания процессора 5 штук и около разъема видеокарты номиналом 1800 мкф на 6,3 вольт. Кстати, марка и модель материнки ECS GeForce6100PM-M2, это видно на фото ниже.

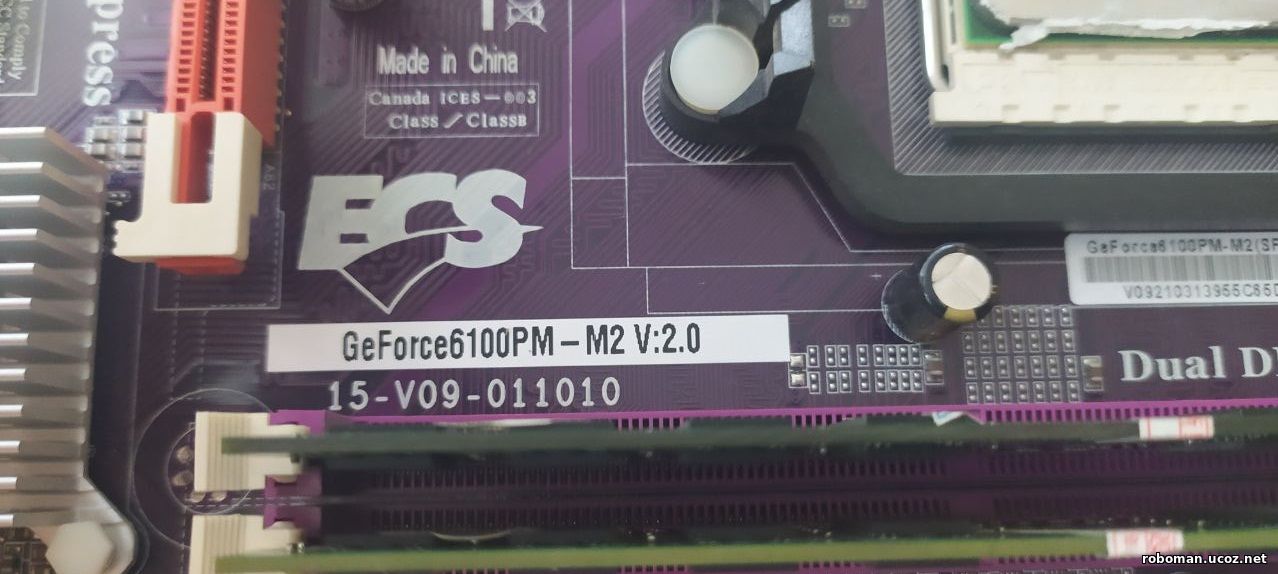

Фото. Модель материнской платы

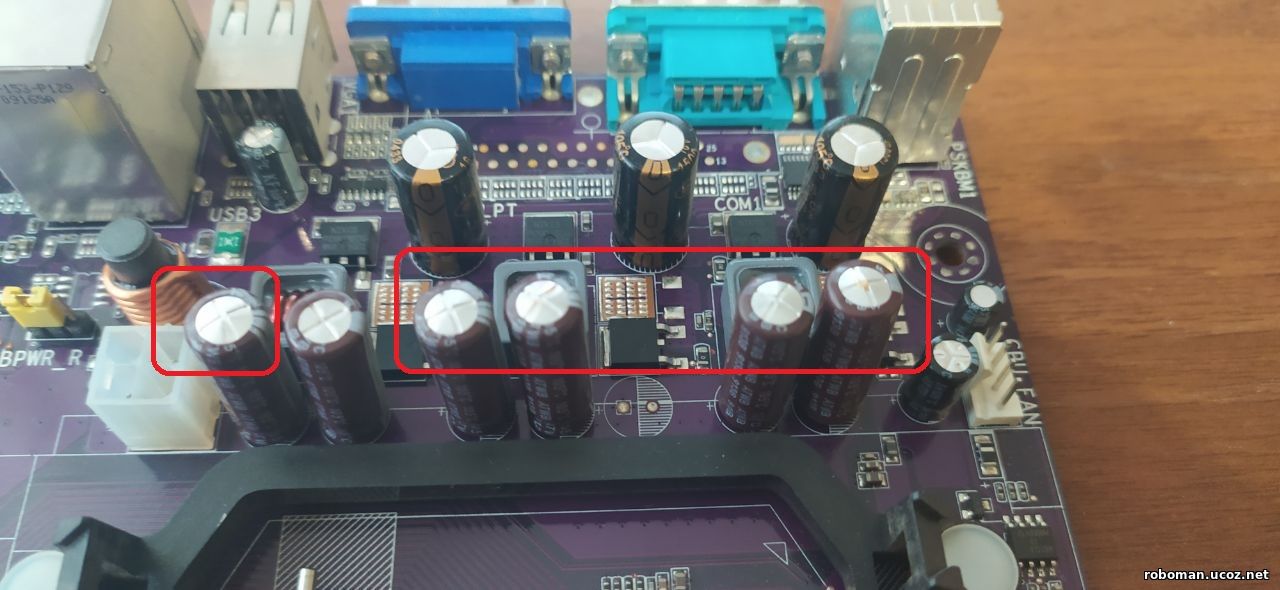

Фото. Вспучило кондеры на фильтрах питания проца
Фото. Вспученный кондер на разъеме видеокарты Посмотрел на сайте Али сколько будут стоить кондеры с пересылкой, получилось, что 10 штук
будет с доставкой стоить примерно 219 руб., но вот срок доставки мне не понравился Сейчас начало июля, а придут (если еще придут, как показывает практика, дешевые заказы идут очень долго, до 3 месяцев, уже и не помнишь для чего выписывал блин) в конце сентября 30 сент. 2023 г. Короче, решил пока посмотреть в магазинах, даже если будут по 30 р за штуку все равно куплю, ждать не хочу. Куплю, тогда перепаяю конденсаторы, напишу позднее чем все это закончилось и было ли дело в этом .. J (Но все-таки интуиция подсказывает, что дело в этом) Итак, дорогие читатели, купил я шесть конденсаторов в радиотоварах, номиналом 2200 мкф 10 в (небольшой запас "прочности" не помешает), вышли по 25 руб за штуку, т.е всего за 150 руб. Все перепаял, и буду скоро проверять. А пока подробнее о процессе перепайки с картинками и пояснениями. Первое: надо аккуратно выпаять старые (вздутые) конденсаторы Второе: надо прочистить отверстия из-под выпаянных деталей Третье: надо аккуратно впаять новые (купленные) конденсаторы Первое: Чтобы выпаять/впаять конденсаторы нужно подготовить 1. паяльник на 60 вт. минимум, мой паяльник виден на фото. Паяльная станция конечно будет лучше; 2. какой-нибудь легкоплавкий припой (олова более чем свинца),у меня катушка олово+канифоль; 3. флюс желательно взять специальный текучий, типа того что на фото у меня (специальный для пайки/выпайки микросхем) Итак, берем флюс и наносим его на место пайки / выпайки (не жалеем), см. фото

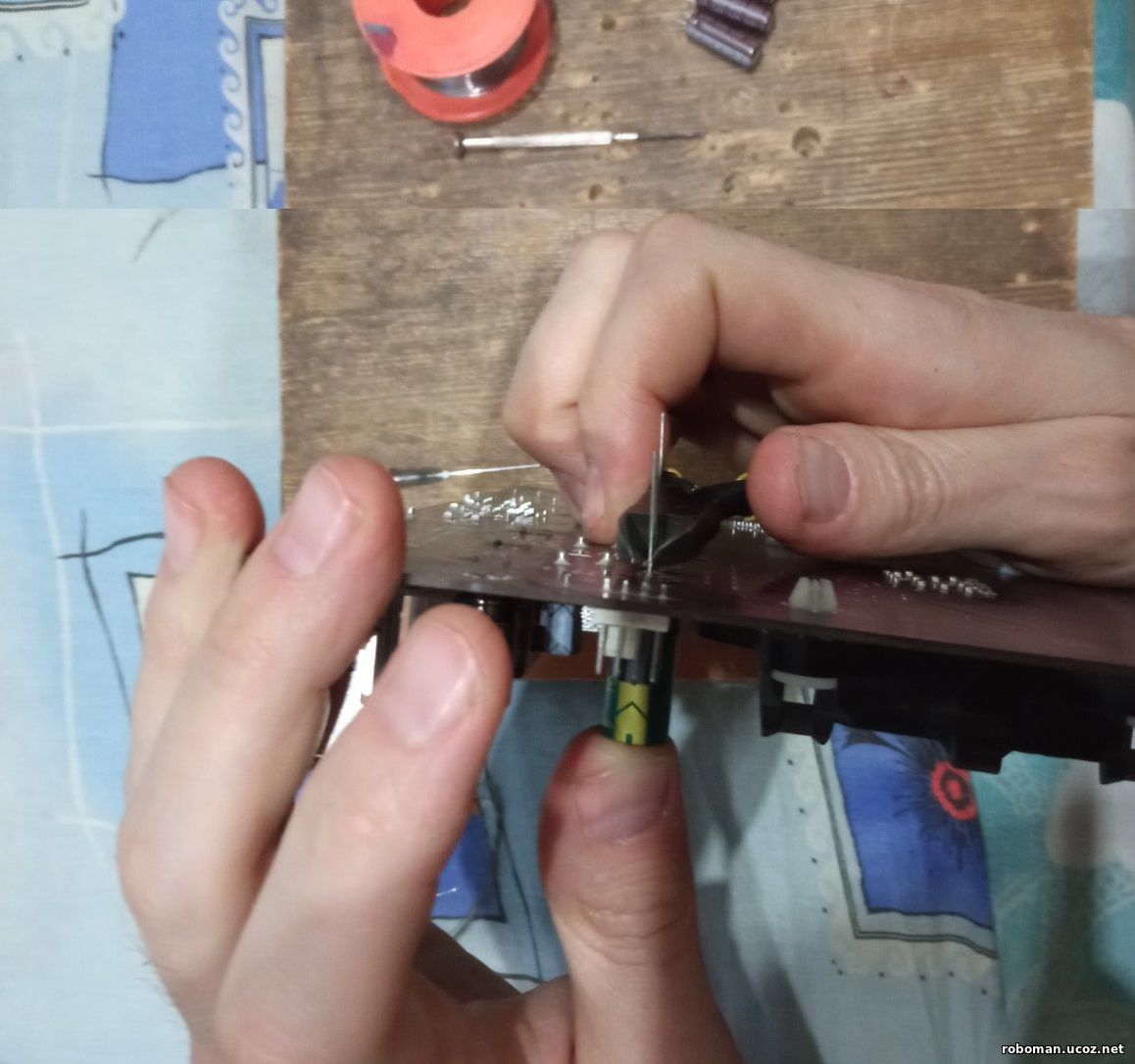

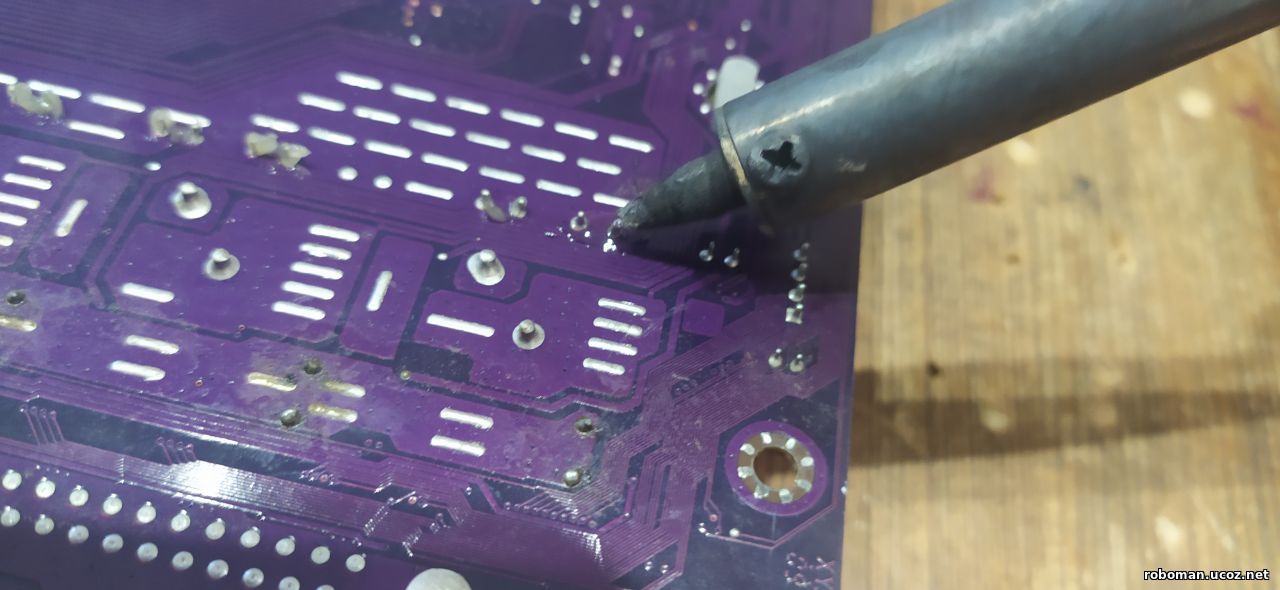

Потом берем нового припоя на паяльник (старый счищаем) и прикасаемся к пятачку пайки конденсатора с торчащим выводом, см. фото.
С другой стороны держим конденсатор и потихоньку его ворочаем из стороны в сторону (в зависимости от пятачка, который сейчас прогревается). В итоге конденсатор выходит из платы. Сильных усилий не надо, главное чувствовать что «кондер начал выползать». Так со всеми деталями.

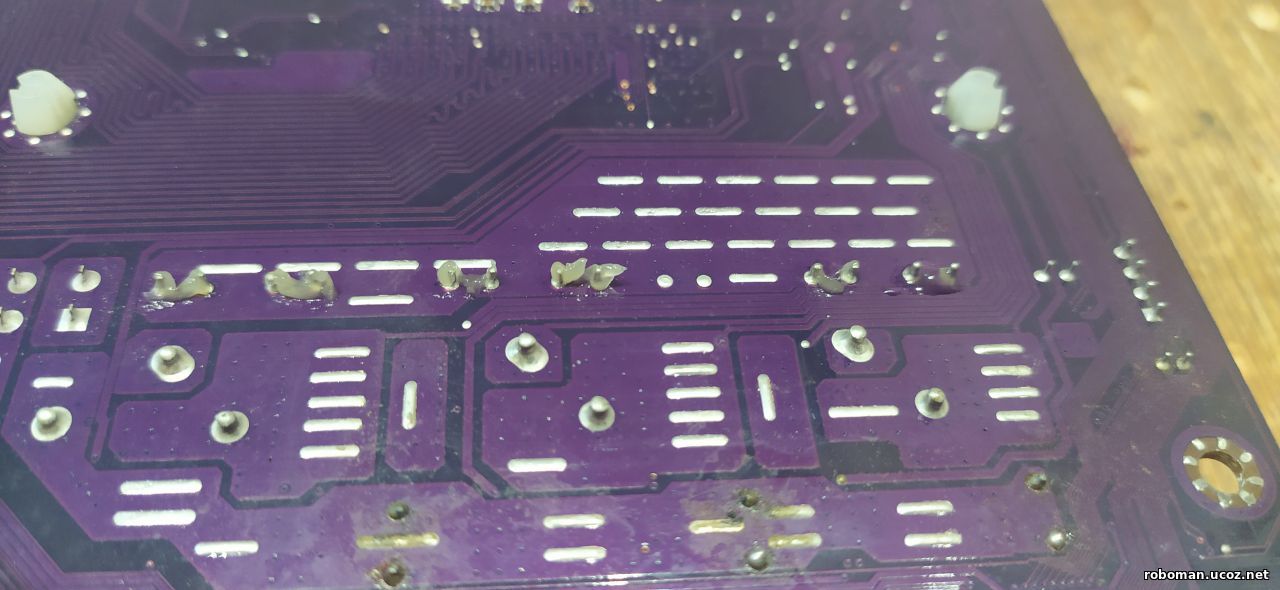

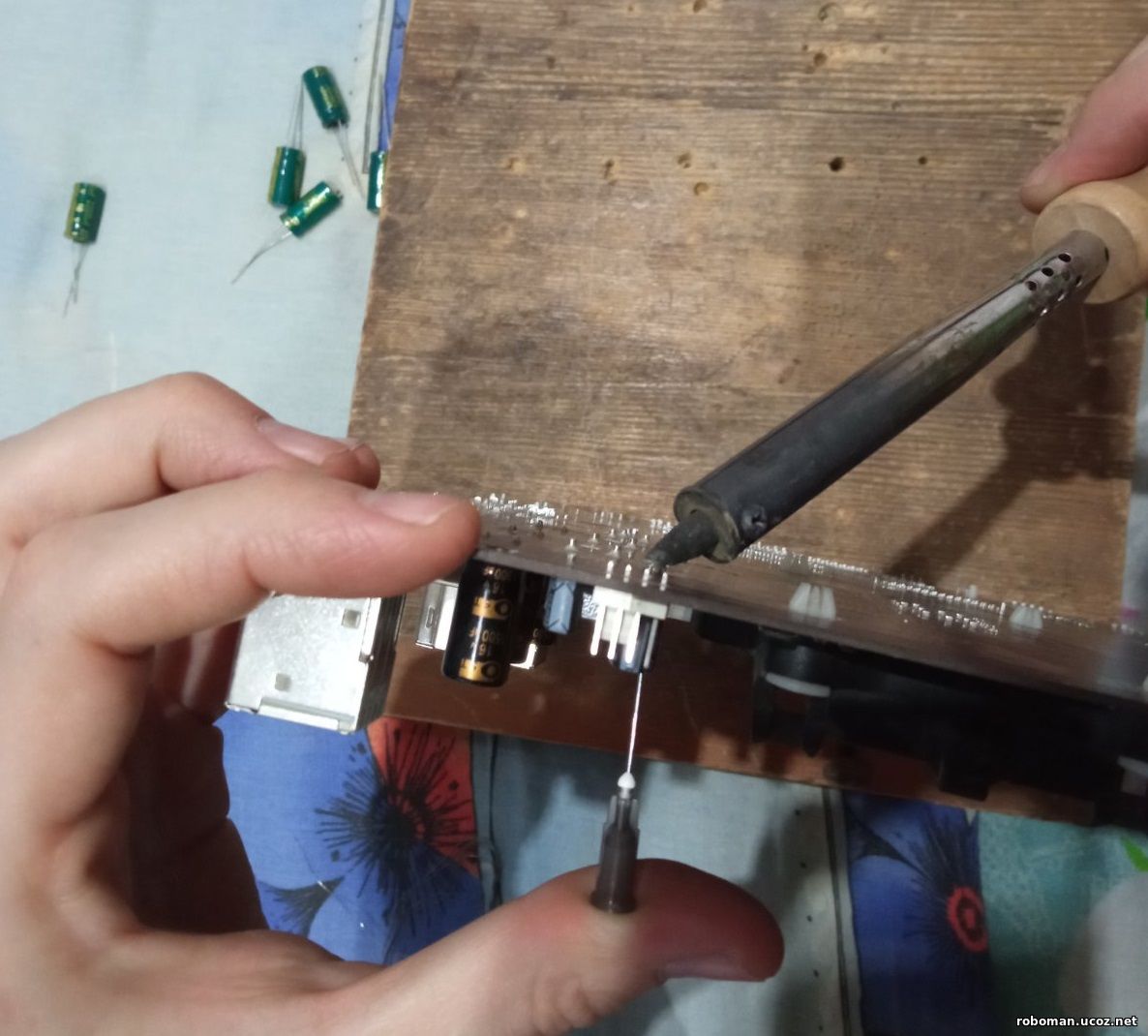

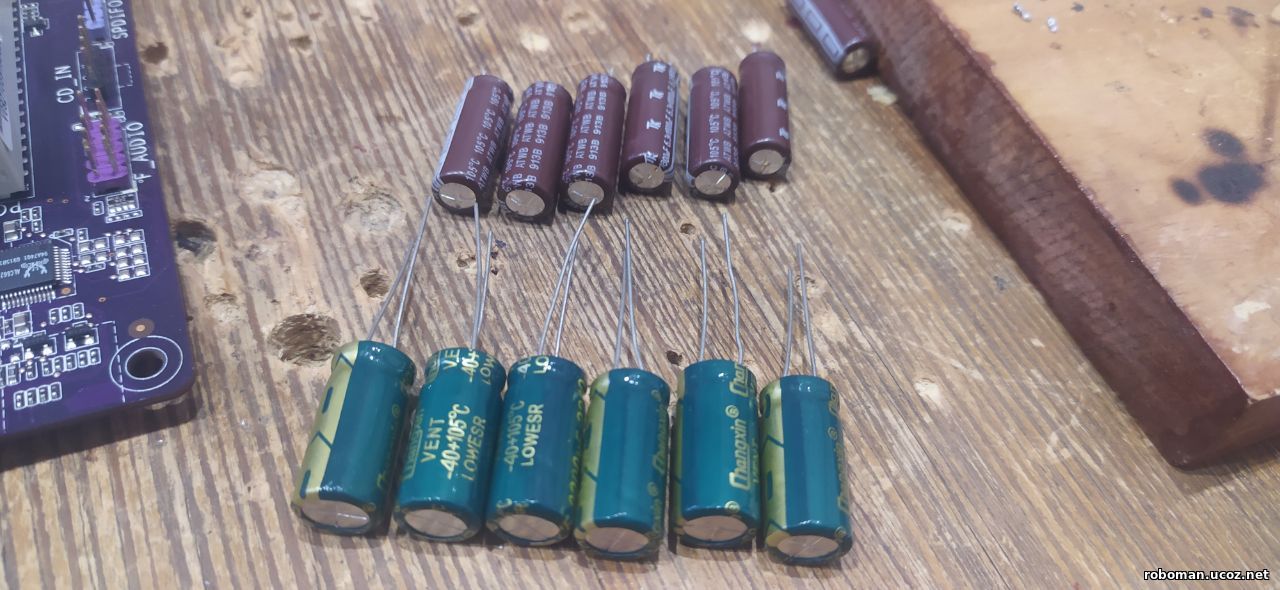

Фото старых и новых деталей. Второе. Чтобы прочистить отверстия, нужно взять небольшую (подходящего диаметра – чуть менее отверстия от кондеров) иголку от шприца, отрезать её под ровным углом и зачистить. Опять нужно нанести со стороны дорожек флюс. Берете в левую руки (для правши) иголку и ставите её на место залитой дырочки, а с другой стороны правая рука с паяльником касается пятачка, где приставлена иголка. Иногда надо подождать немного пока прогреется пятачок и иголка. В итоге иголка провалится / пройдет через пятачок на сторону жала паяльника. Такую операцию надо проделать со всеми пятачками выпаянных деталей. Работа тонкая и кропотливая, так что не спешите. Если устали, прервитесь – отдохните. Смотрите фото ниже.
И, наконец самый ответственный этап –третий. Третье: Чтобы припаять новые конденсаторы, нужно отформовать их выводы под размер отверстий в плате, потом вставить их ОБЯЗАТЕЛЬНО СОБЛЮДАЯ ПОЛЯРНОСТЬ, иначе будет БОЛЬШОЙ БУМ! После вставки не спешите припаивать, еще РАЗ ПРОВЕРЬТЕ ПОЛЯРНОСТЬ. Тут лучше перебдеть, будьте внимательны.
Фото. Припайка конденсаторов Если все в порядке, берем паяльник и паяем примерно по той же технологии, что и при выпайке. Побольше флюса, и олово берем каждый раз новое. Если флюс растаял , то наносим заново. Откусываем выводы лишние почти под корень, наносим флюс, берем паяльник с новым оловом и прислоняем к выводу с пятачком и Вуаля, готово!!! Результат моей работы на фото ниже:

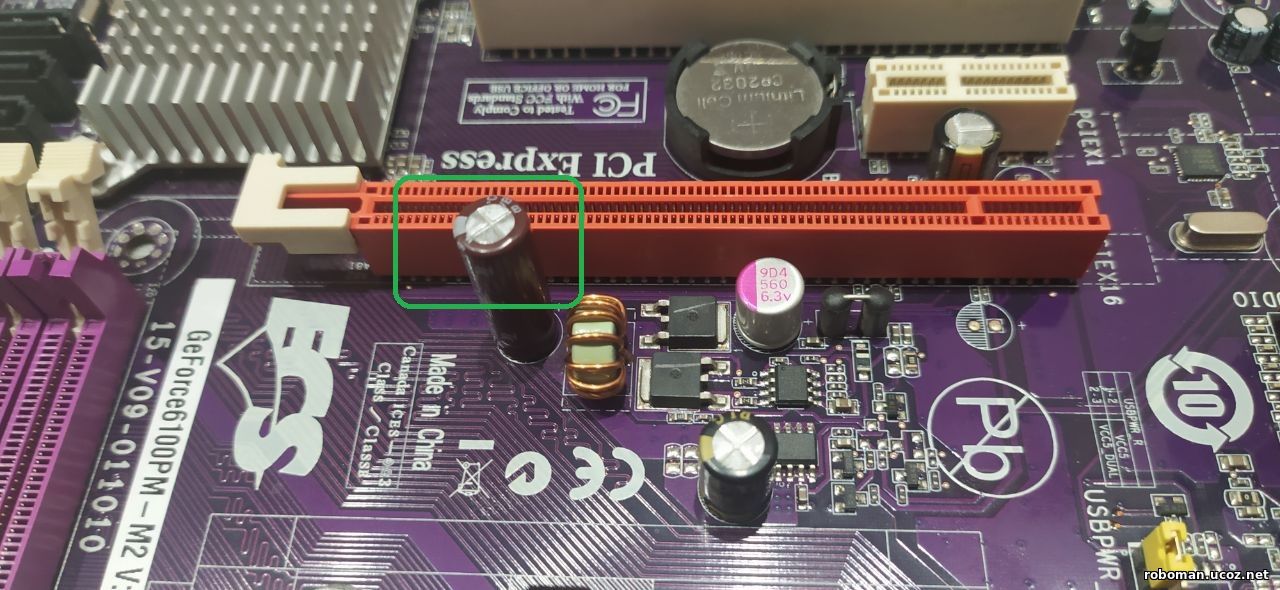

Фото.Кондер на разъеме

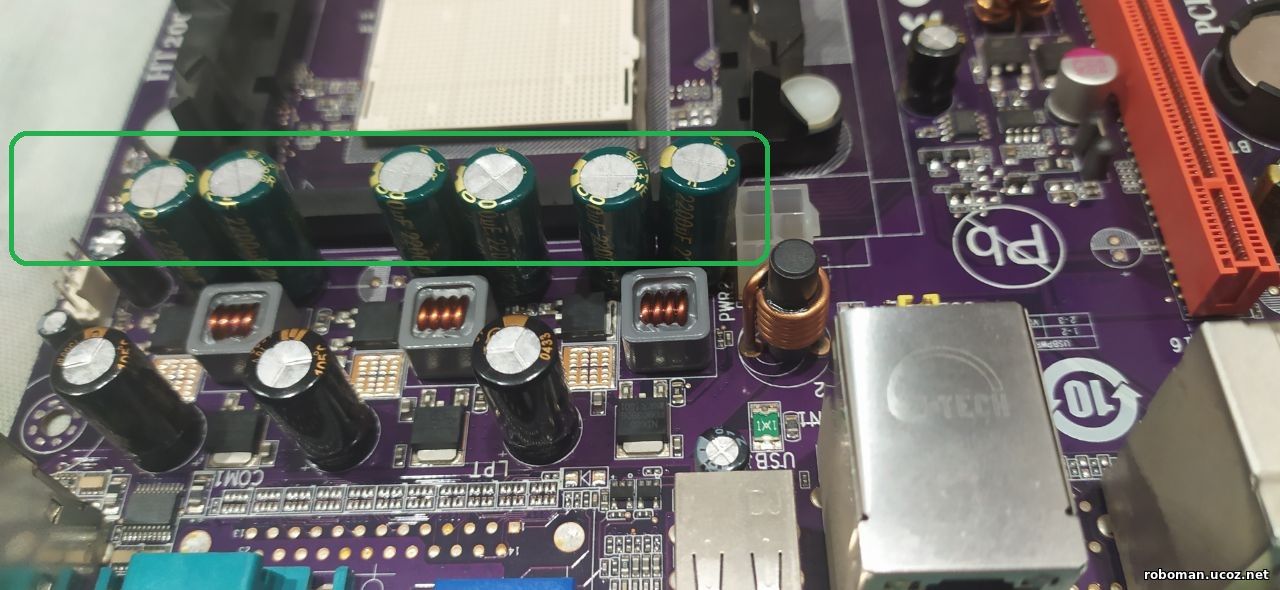

Фото.Кондеры на питании проца | |
