Как и обещал, представляю вам простой и универсальный программатор для микроконтроллеров PIC .

Полное описание и возможности можно найти, например, здесь - ПРОГРАММАТОР ДЛЯ PIC

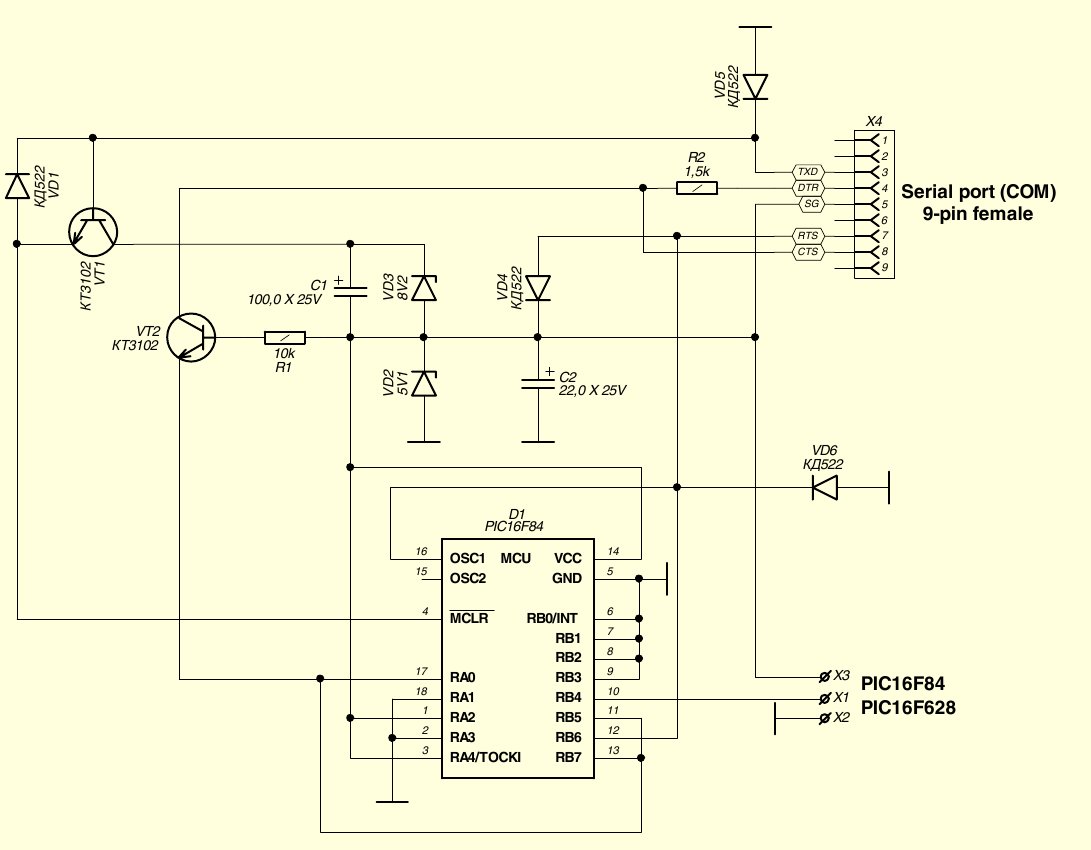

Рис 1. Схема как всегда проста:

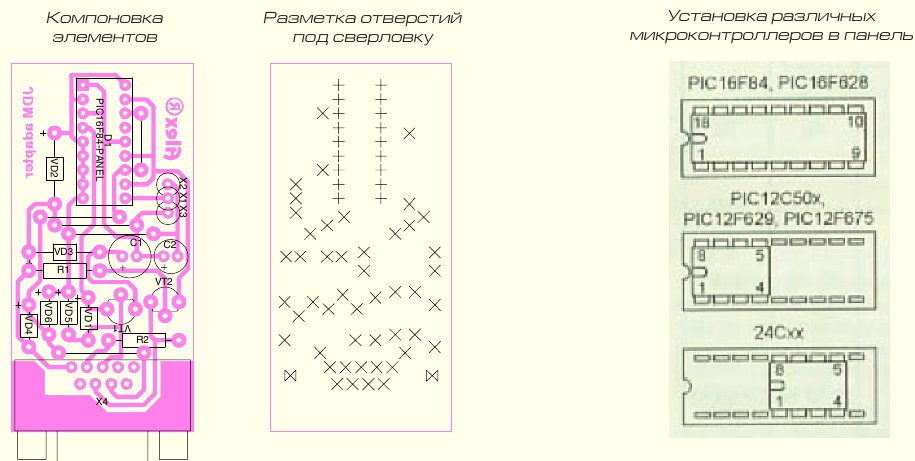

Рис 2. Примерная разметка для платы

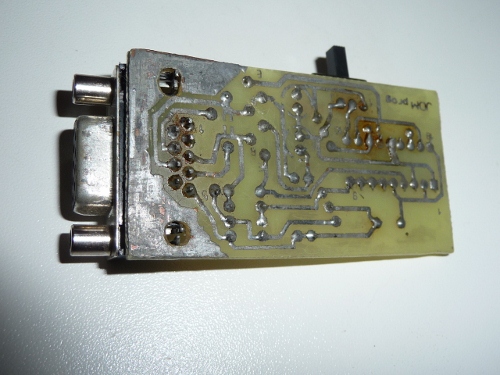

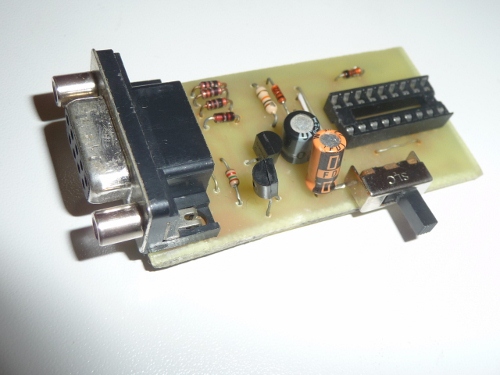

И вот, что получилось в итоге. Данный программатор я применяю в своих конструкциях на МК PIC (смотрите мои ранние проекты)

Программатор опробован на различных компьютерах и при программировании МК серий 12F,16F и 18F, показал высокое качество прошивки. Предложенная схема позволяет программировать микроконтроллеры PIC12F509, PIC16F84A, PIC16F628.

Различные типы микроконтроллеров PIC12C508, PIC12C509, PIC16C84 и микросхем памяти с интерфейсом I2C программируют, вставляя в разъём как показано на "Рис 2. Примерная разметка для платы".

 Для программирования используется WinPic800 – одна из лучших программ для программирования PIC контроллеров.
