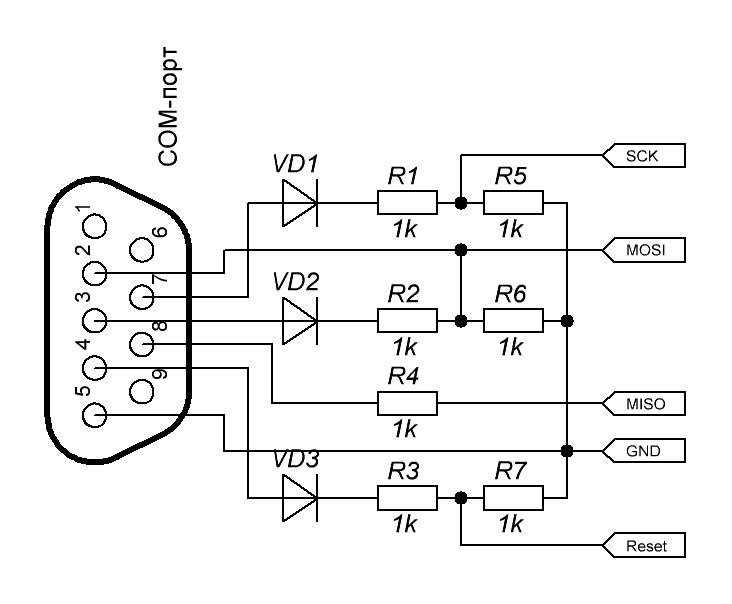

Предлагаю для повторения программатор Громова, смотрите рисунок внизу

Вот платка под эту схемку для COM порта.

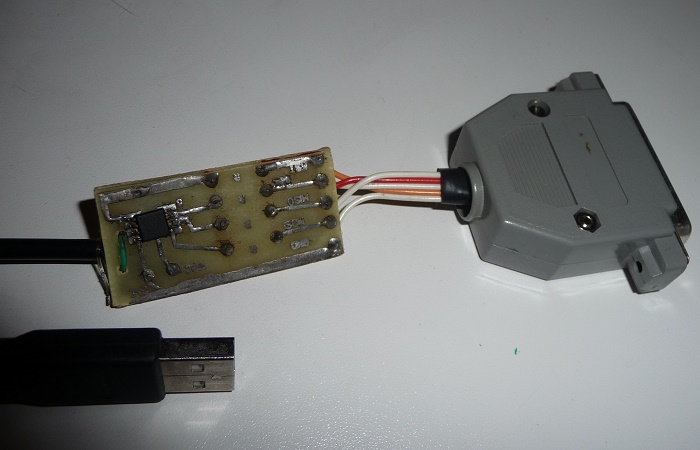

Что из этого получилось? Вот ... для LPT порта (программируем attiny13 для звонка). Здесь просто резисторы, а можно и без них :)

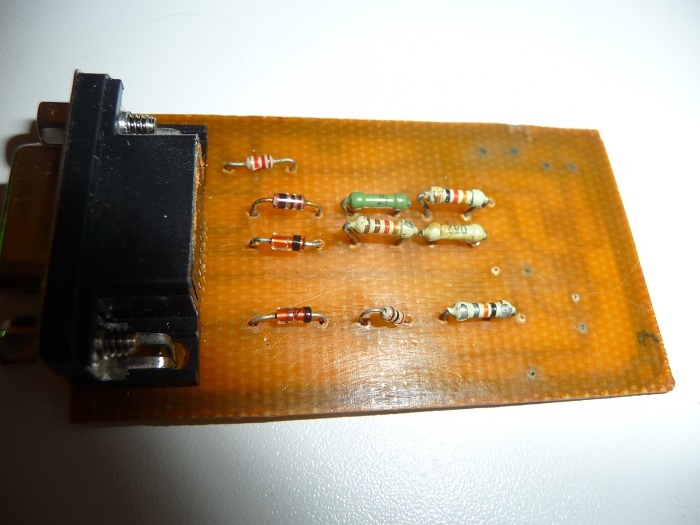

Вот версия для СОМ порта (преполагается. что будет розетка под шлейф и платку с панельками). Это плата собрана прямо по схеме этой статьи:

Немного о том, как пользоваться.

Как вы уже, наверное, догадались нужно подключить одноименные ноги у программатора и микроконтроллера (МК) для программированния проекта на МК. При выключенном компьютере подключить программатор к нему в СОМ порт . Включить компьютер. Скачать и установить программку PonyProg. Запустить её и сконфигурмровать порт, потом открыть файл прошивки и загрузить в МК (желательно его очистить перед этим). Подробнее о работе с программой и прошивками в Вездесущем ИНЕТЕ! :)

Всего доброго Друзья! Удачных поделок!
