На днях начал паять своим паяльником, он «пыхнул». Короче короткое замыкание. И хана ардуинке.

Зашибись!

Паяльная станция у меня-то есть, а как ей паять, если разъем паяльника не контачит.

Моя паяльная станция выглядит так, она тут уже разобрана:

Фото

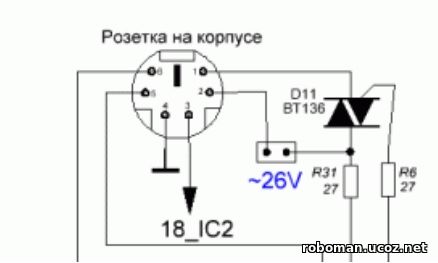

Распиновку разъема нашел в мануале от паяльной станции.

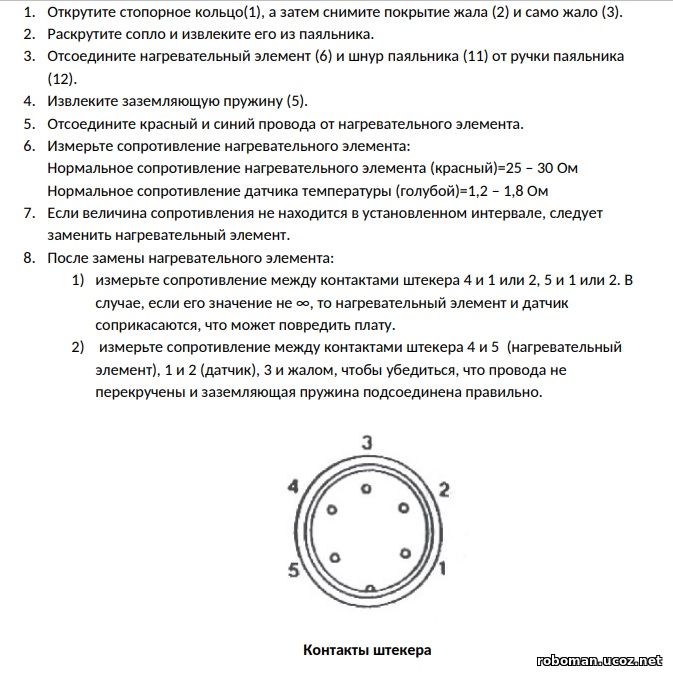

А вот как проверить сопротивление и опять таки же распиновка в мануале.

Отрезал штеккер паяльника и прозвонил. Оказалось что, не контачит один из проводов нагревателя и корпус (заземление).

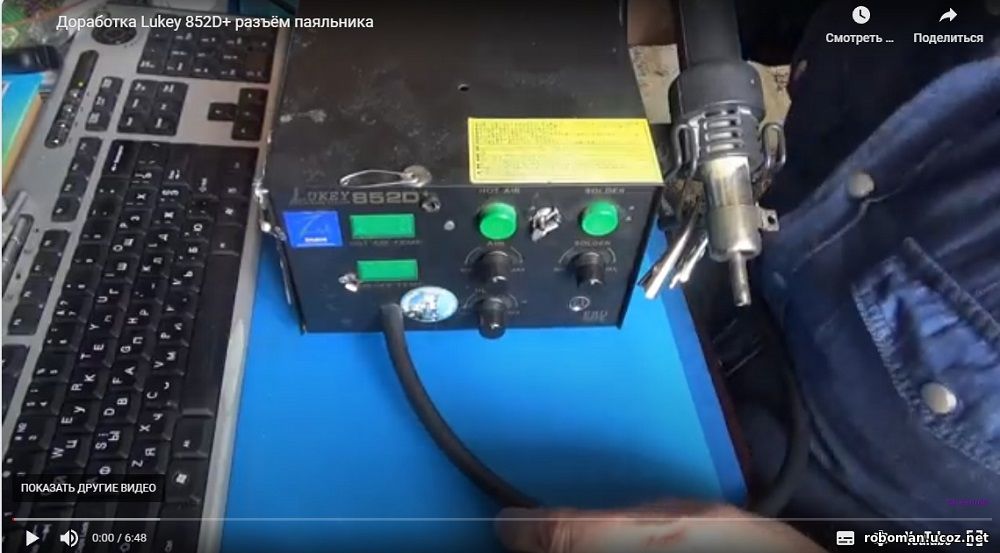

Посмотрел это видео, где мужичок меняет разъем у своей, такой-же «паялки» здесь

В общем заказал на Озоне авиационный разъем, взял на работе другую паяльную станцию, типа ниже.

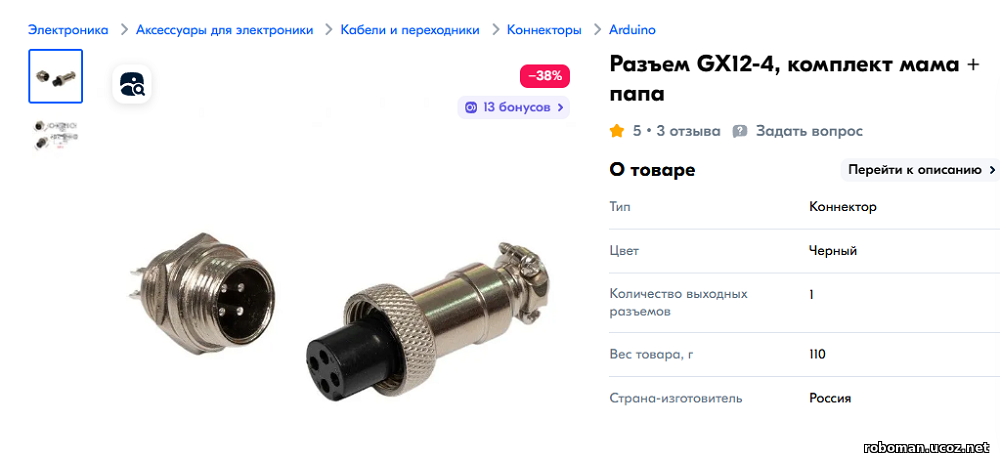

Фото разъема

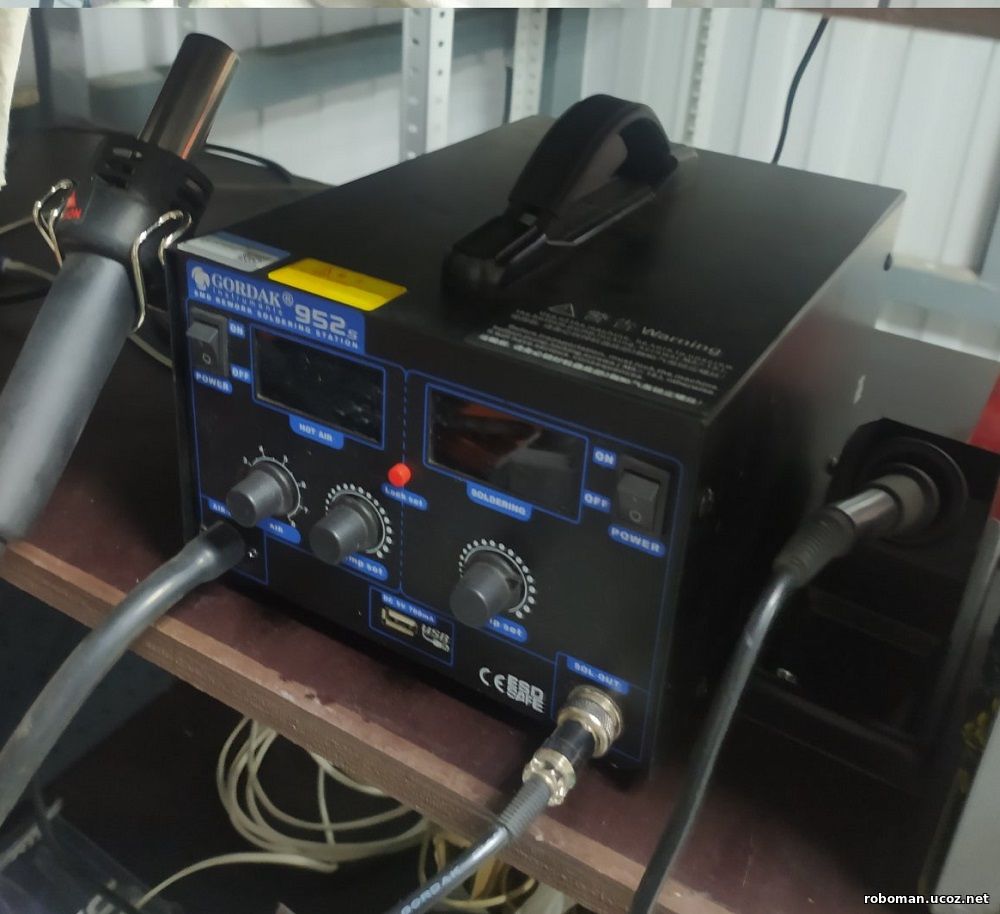

Фото паялки с работы

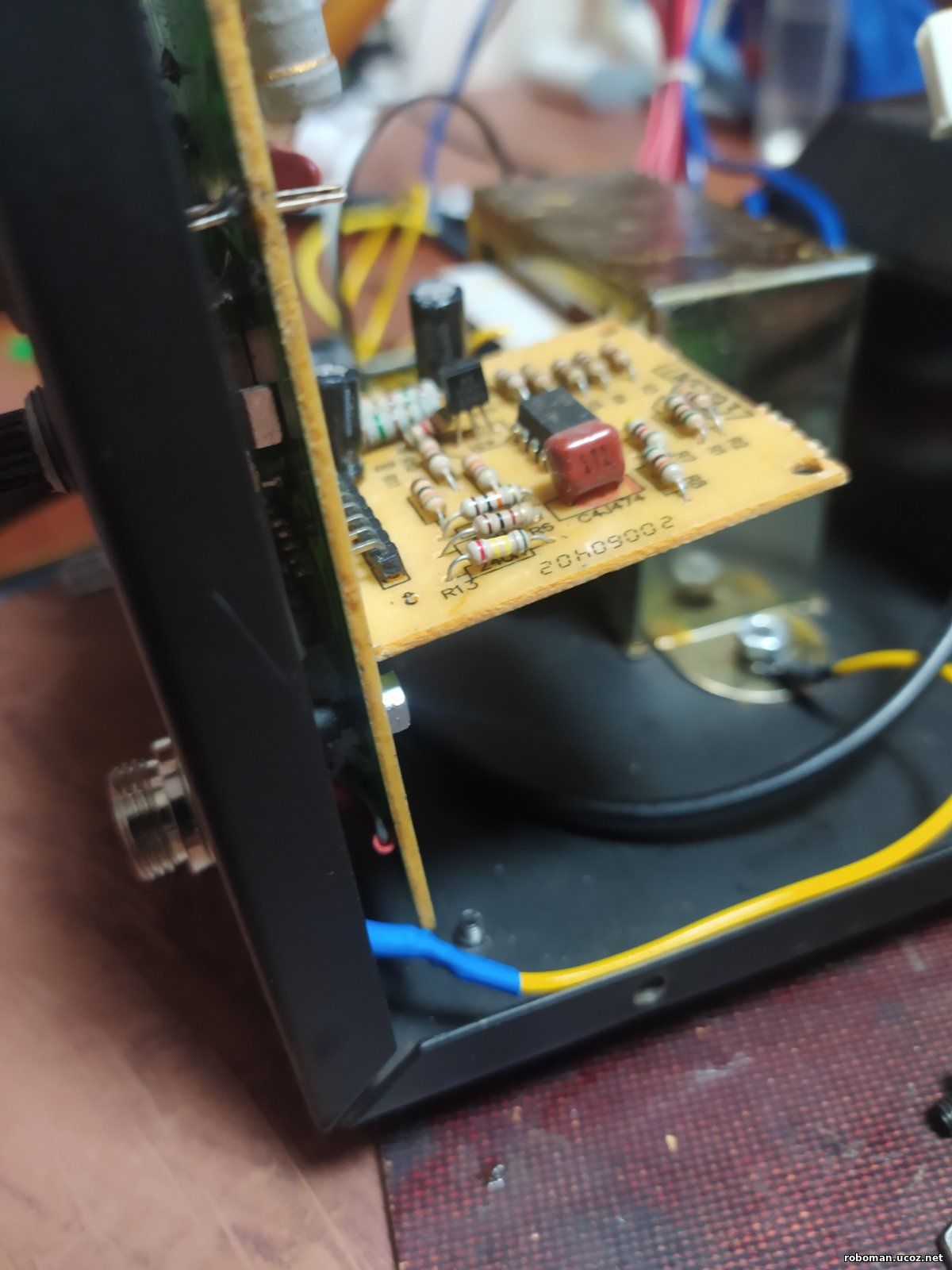

Ниже идут фото плат внутри паяльной станции. Расположение разъемов, для себя , чтобы не перепутать чего.

Фото 1

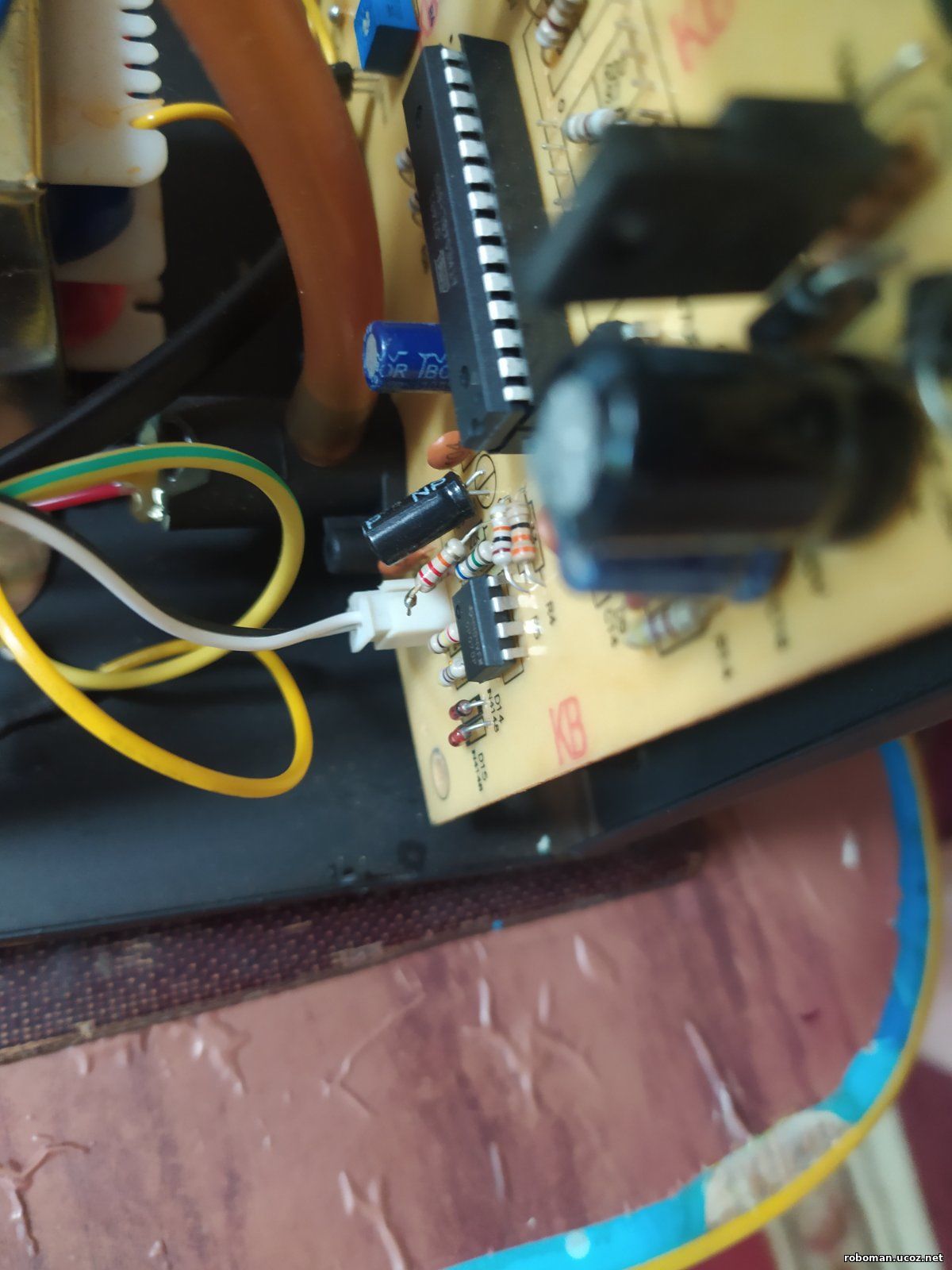

Фото 2

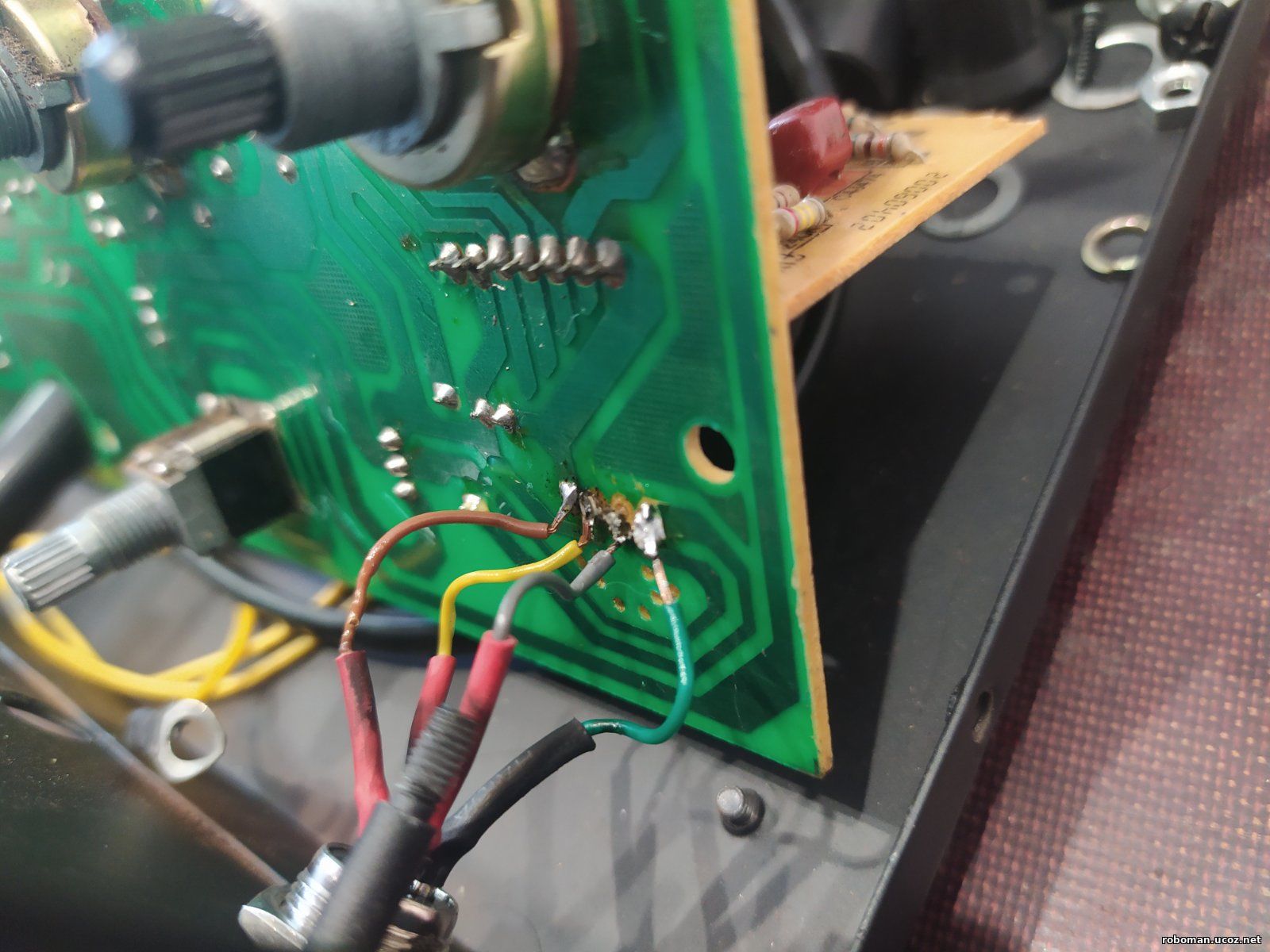

Фото припайки проводов разъема к плате

Фото смонтированного разъема сбоку

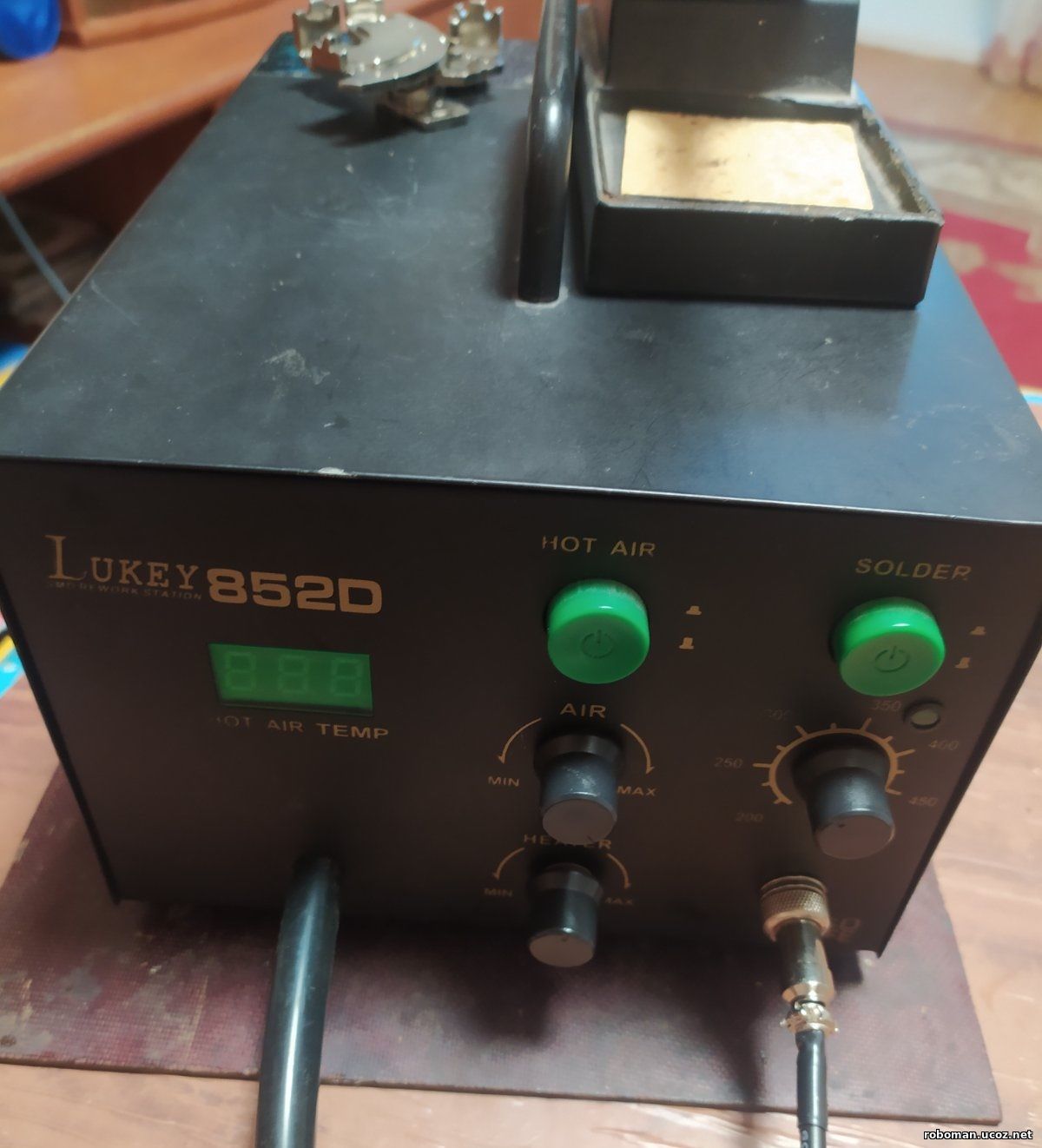

Фото готовой модифицированной паяльной станции (справа внизу видим новый и надежный разъем)

Видео проверки можно смотреть здесь

Удачи Вам Друзья!
