Когда начал заниматься программирование микроконтроллеров (МК), то задумался над созданием универсального программатора для АВР, ПИК МК и микросхем памяти.

На сайте Радиокот нашел статейку на эту тему

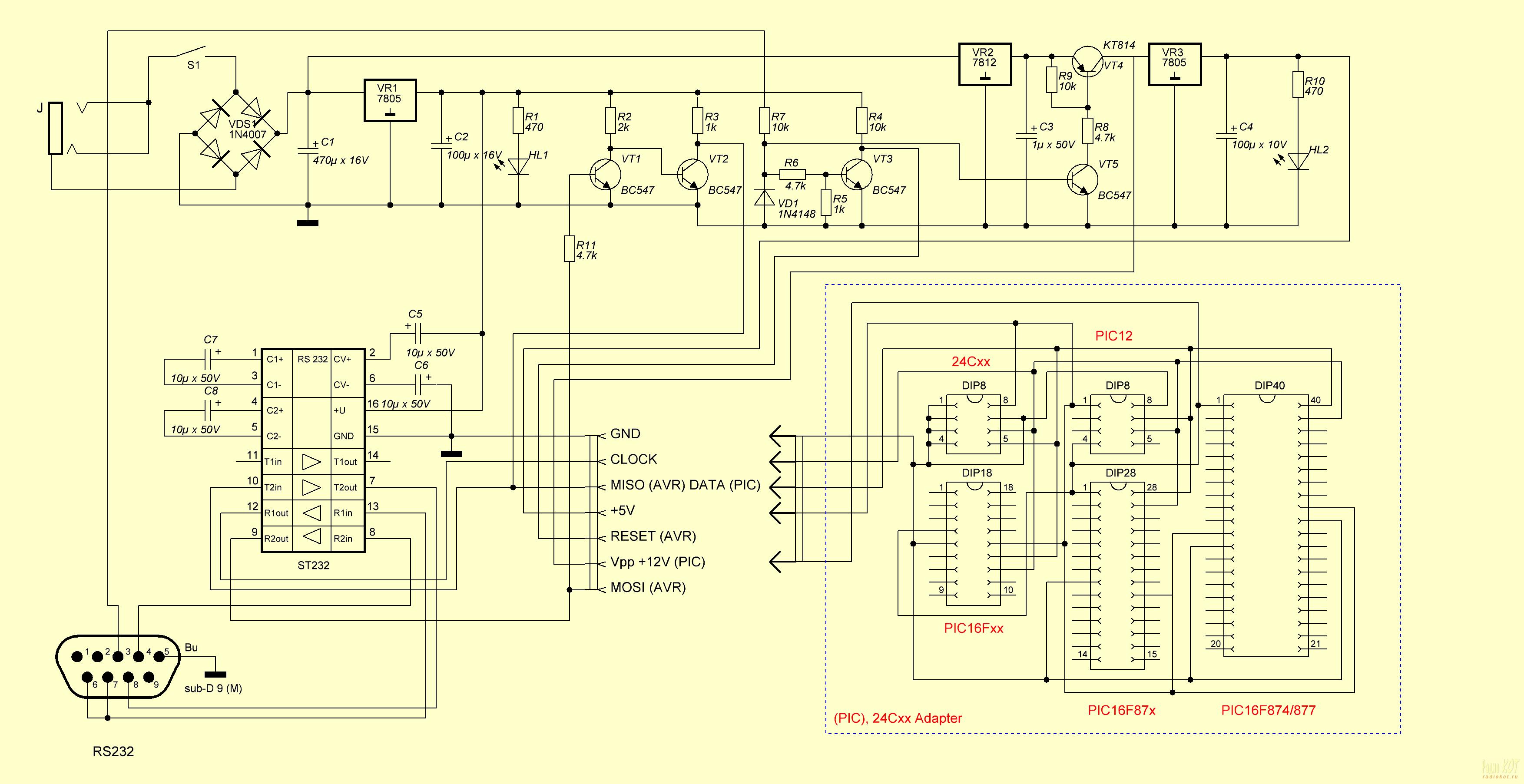

Как видим, основную часть схемы занимает многокаскадный стабизитор на специализированных микрухах 78LXX для формирования нужных напряжений. На микросхеме ST232 реализован интерфейс приемо-передатчик. Её пришлось поискать, заказать и транзисторы BC547. Связь с компьютером по порту RS232 (COM порт). Порт имеется практически в любом, не самом современном системном блоке. Платы, судя по оригиналу у нас две. Одна для монтажа схемы, другая для монтажа панелек программирования.

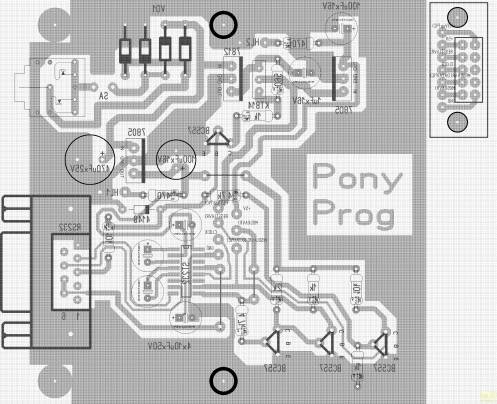

Примерный монтаж показан на рисунке

Файлы с платками скачать здесь. Фотографии готовой конструкции здесь.
