Прошивальщик, правда там дороговат!? В районе 2500-3000 руб за шт. Задался вопросом теперь, как этот девайс сделать дешево и сердито (желательно из имеющихся деталей, благо их «помойка»)

Пошарив в  интернете, почитав статейки и посмотрев видео, я нашел свой – несложный и самое главное, недорогой проект на эту тему.

Источник выбран на основе видео Дубликатор домофонных ключей своими руками - YouTube, потому что у меня был в наличии микроконтроллер ardduino nano и мне так проще, ну а тем, у кого завалялся микроконтроллеры типа  PIC 16f84 PIC 16f628 им по другой ссылочке Копир домофонных ключей — Сообщество «Электронные Поделки» на DRIVE2

Схема и описание взяты с канала Константина Павлюченко (ссылка на видео выше)

Фото схема девайса с видео канала

Решил, значит я эту схемку повторить, для этого заказал сразу на Али ключи и разъем для программирования iButton

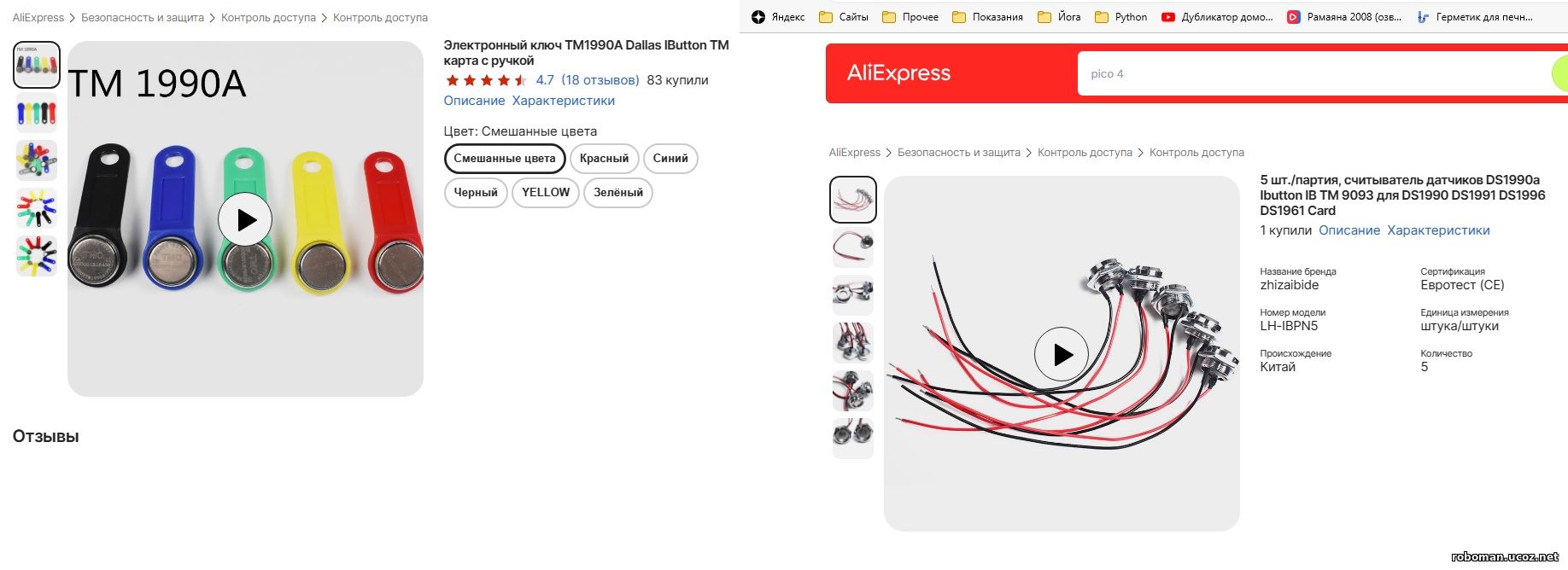

Фото заказа на Али

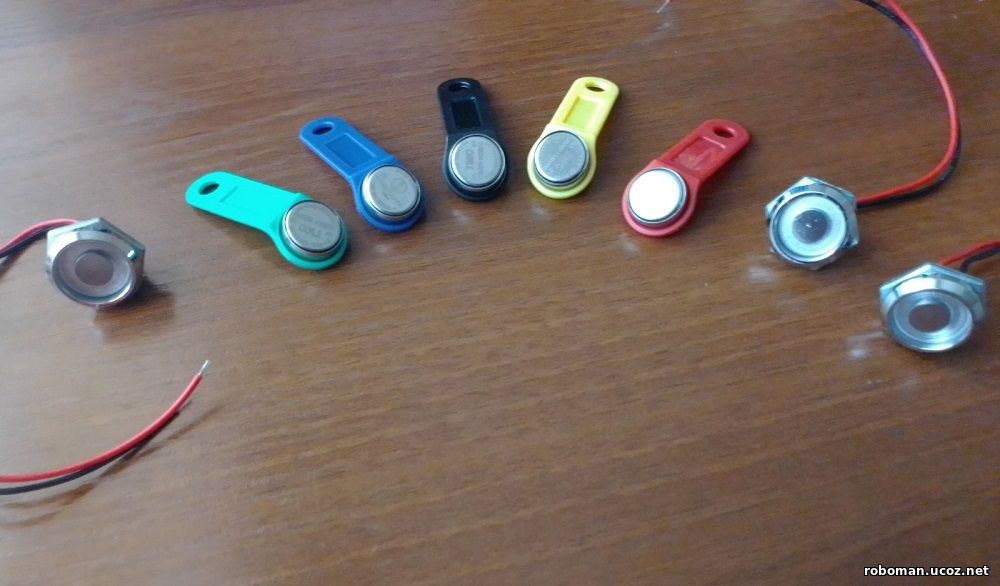

Заказ приехал с Али

Чтобы устройство было более универсальным и позволяло работать с несколькими чипами, нужно провести регулировку напряжения на выводах микроконтроллера D5-D6

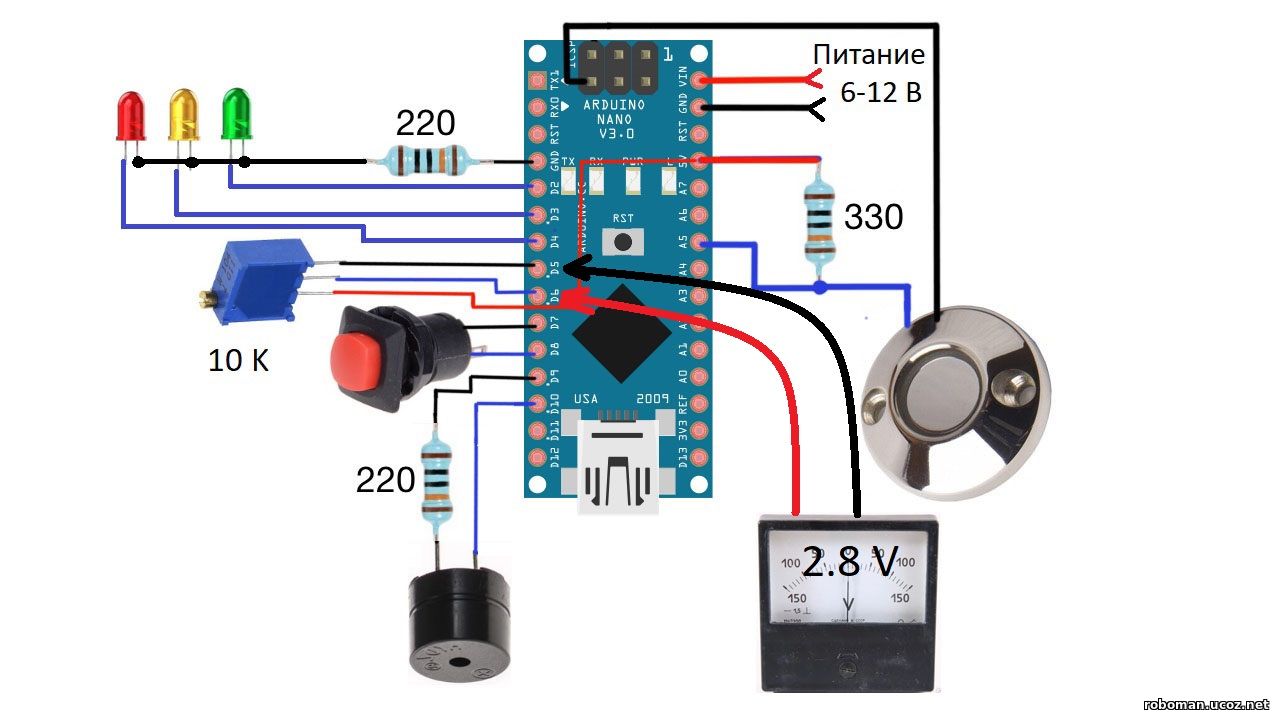

Фото схема регулировки напряжения

Фото палитра чипов для прошивки

Подобрал я нужные детали, пока не стал дожидаться, когда придут мне ключи и разъемы. Ардуино у меня был в наличии, а так-же светодиоды и резисторы, кондеры в питание еще желательно поставить для устранения всяких там наводок один электролит на  50-100 мкф и один на 0,1 мкф..

Разъем для чипа пока взял разъем для питания батарейки типа блинчик CR2025-2035. Спаял на макетной плате все это хозяйство. Прошил Ардуино по инструкции из видеоканала. Осталось пробовать устройство в деле!

Вверху видно повторенное устройство,  смонтированного на макетной плате.

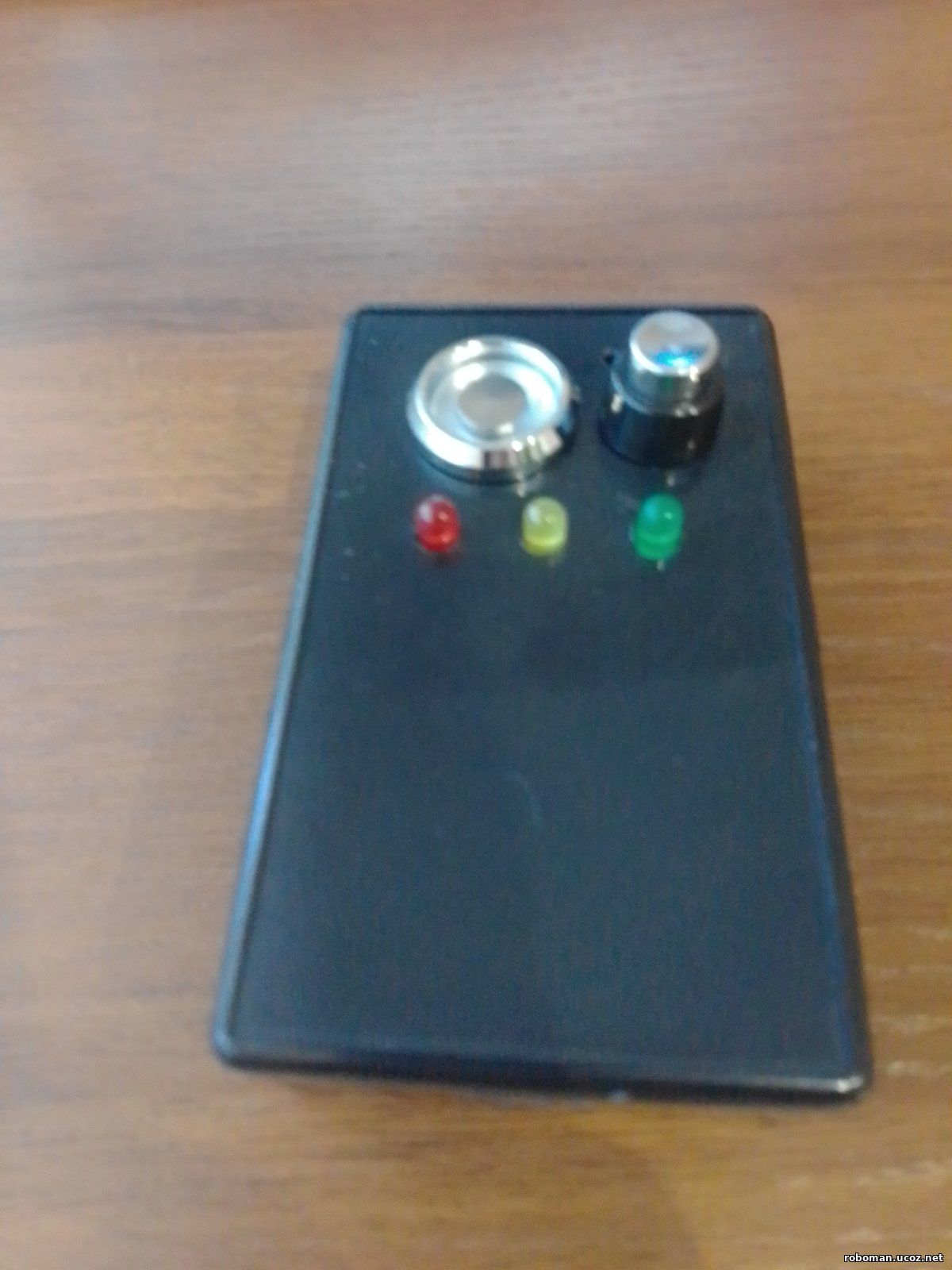

Фото готового устройства

Алгоритм работы прибора следующий:

1. Включаем прибор, он сигнализирует о том что готов и загорается зеленый светодиод

2. К считывателю прислоняем чип- источника (который нужно копировать), прибор даст сигнал и загорится желтый индикатор. Считался ключ источник.

3. Нажимаем кнопку, прибор даст сигнал и загорится красный индикатор. Готовность к записи.

4. Прикладываем к считывателю теперь чип-заготовку (на который нужно записать), прибор дает определенный сигнал(будет в видео слышно) об успешной записи.

Видео по проверке прибора можно посмотреть здесь.

P.S. Пришлось заменить старую кнопку, разломалась после 30 нажатий.. (см. видео)
