У меня есть знакомый, который ремонтирует всякие телевизоры. приставки. И вот решил на день варенья подарить такой тестер.

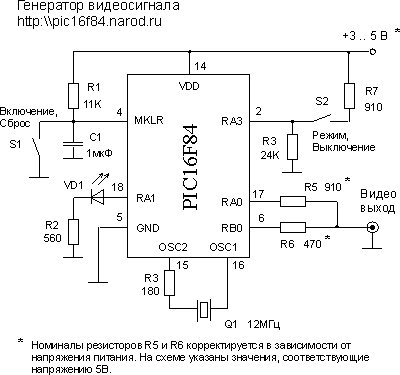

Схему и описание нашел по ссылке.  Прибор прост до безобразия (см. схемку). Единственная деталь с которой придется немного повозиться - незабвенный микроконтроллер pic16f84a.

Я собрал эту схемку, ничего не настраивал, ничего не подбирал. Подключил к входу телека и он мне сразу показал сетку. Потом щелкая кнопкой режим, картинки меняются на экране.

Платку не привожу, она простая. Можно даже навесным монтажом на панельке микрухи. Программировал своим простым программатором (в следующих выпусках расскажу о нем). Надо в МК залить прошивку и данные

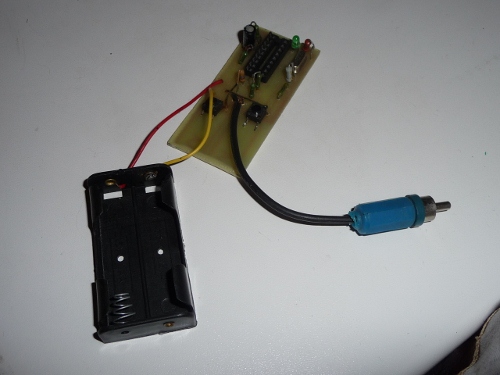

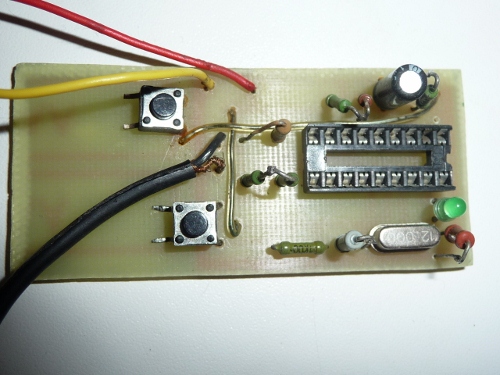

Фото готового девайса

Переключение между полями осуществляется кратковременным ( длительностью менее 1с. ) нажатием кнопки S2. Удержание этой кнопки в нажатом состоянии более длительное время ( дольше 1 с. ) приводит к выключению генератора ( микроконтроллер переходит в состояние "SLEEP" ). Включение генератора производится нажатием кнопки S1. О состоянии прибора ( включен / выключен ) сигнализирует светодиод.

Технические характеристики прибора:
- тактовая частота - 12 МГц;
- напряжение питания 3 - 5 В;
- ток потребления в рабочем режиме:
. - при напряжении питания 3В - около 5мА ;
. - при напряжении питания 5В - около 12мА ;
- частота кадров - 50 Гц;
- число строк в кадре - 625.

Генератор подключается к видеовходу телевизора, обычно это разъем типа "тюльпан" или SCART.
Прибор генерирует шесть полей:
- текстовое поле из 17 строк;
- сетка 8x6;
- сетка 12x9;
- мелкое шахматное поле 8x6;
- крупное шахматное поле 2x2;
- белое поле.

Всего доброго, Умельцы!
