На досуге задумался - "Чтобы еще что-нибудь такое мелкое и полезное сделать"?

Мысль пришла сразу. Проблема со звонком в квартире. Приходим и стучим как дураки, потому что человеческий слух и сознание отфильтровывают такие звуки, коих в многоквартирном доме полно. Вот и стучишь пока квартира ходуном не пойдет и жена или дочка не услышат сквозь текущую воду или игру на фортепиано звуки очень большой амплитуды. А всего-то надо сделать громковатую мелодию, которую не спутаешь ни с чем..

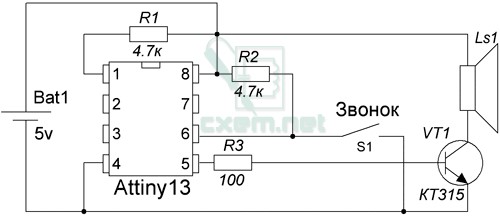

Ну с , приступим! Накопал схемку на микроконтроллере Attiny13A, коих у меня навалом.

Для сборки звонка понадобится:

1. Микроконтроллер Attiny13 (с любыми индексами) 1шт.
2. Резистор 4,7кОм 2шт.
3. Резистор 100ом 1шт.
4. Транзистор КТ315 (с любыми индексами) или аналогичный 1шт.
5. Панелька DIP8 1шт.
6. Пьезоизлучатель или динамик 1шт.
7. Тактовая кнопка 1шт.

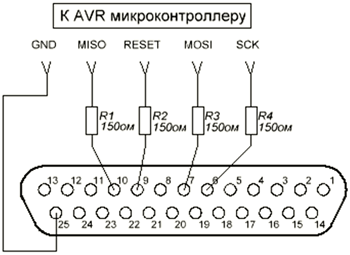

Вот вид платки этого "Чуда"                                  Программировал МК простым LPT программатором 5 резисторов (Громова)

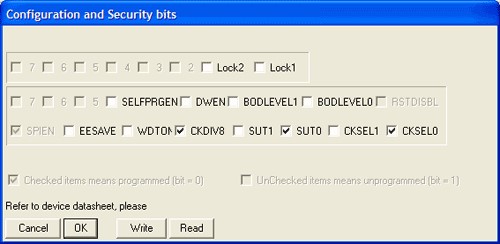

Настройки в программе ponyProg

Нашел распиновку МК. Разработал платку, а она получилась примерно со спичечный коробок . Ну и прошил все это богатство мелодией из файлика со статьи. Все лежит это в файловом хранилище (прошивки на 2 мелодии и платка sprintloyot 6)

Можно написать в программе Bascom AVR свою мелодию.

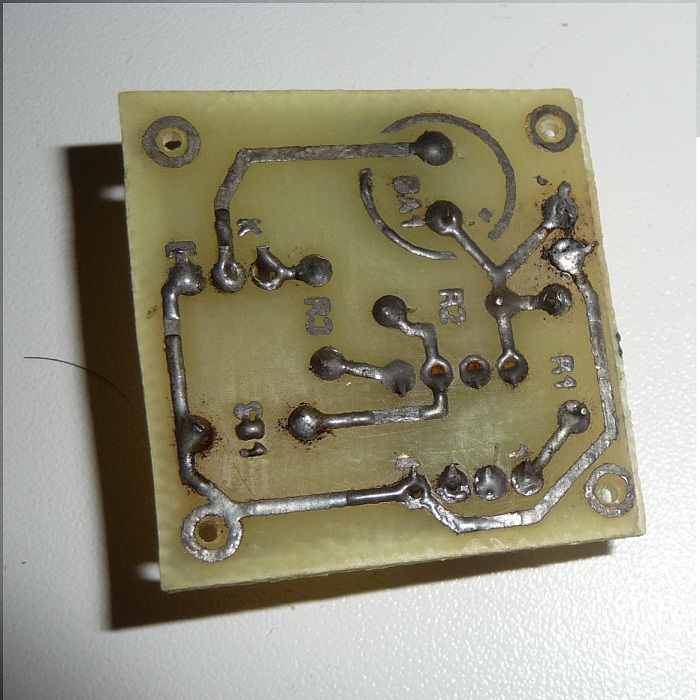

Фото данного чудика

Экспериментируйте, пробуйте!
