Сегодня хочу поведать о простой схеме микрофонного усилителя. который когда-то нашел на сайте Радиокот

https://radiokot.ru/circuit/audio/amplifier/32/ и спаял самостоятельно. Есть еще ссылки , например,  на другой микросхеме https://radiokot.ru/circuit/audio/amplifier/10/

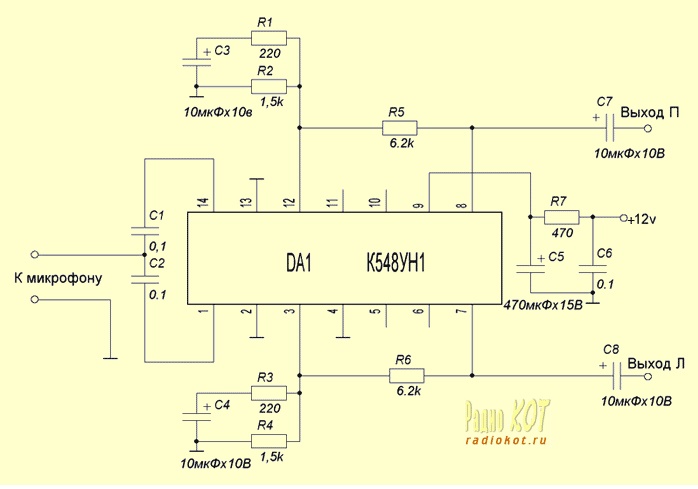

Схема достаточно проста:

Подробное описание схемы и её настройки можно посмотреть здесь https://radiokot.ru/circuit/audio/amplifier/32/.

По той же ссылке можно скачать и файлик разводки платы в Спринт лоуот

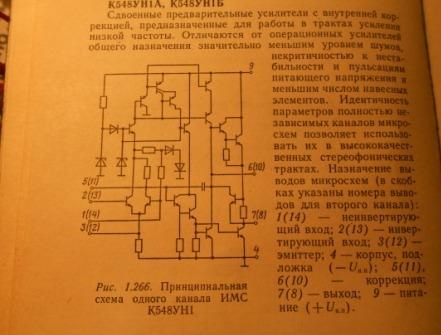

Скан даташита микросхемы К548УН1:

отдельный пардон за качество даташита (снят со старого справочника :) и непонятно каким фотиком)

Очень полезная микросхема, и много что другое можно полезного на ней собрать. Поищите в инете. Кстати, были как то и бракованные партии подобных микросхем, будьте внимательны!

Теперь покажу. что у меня получилось

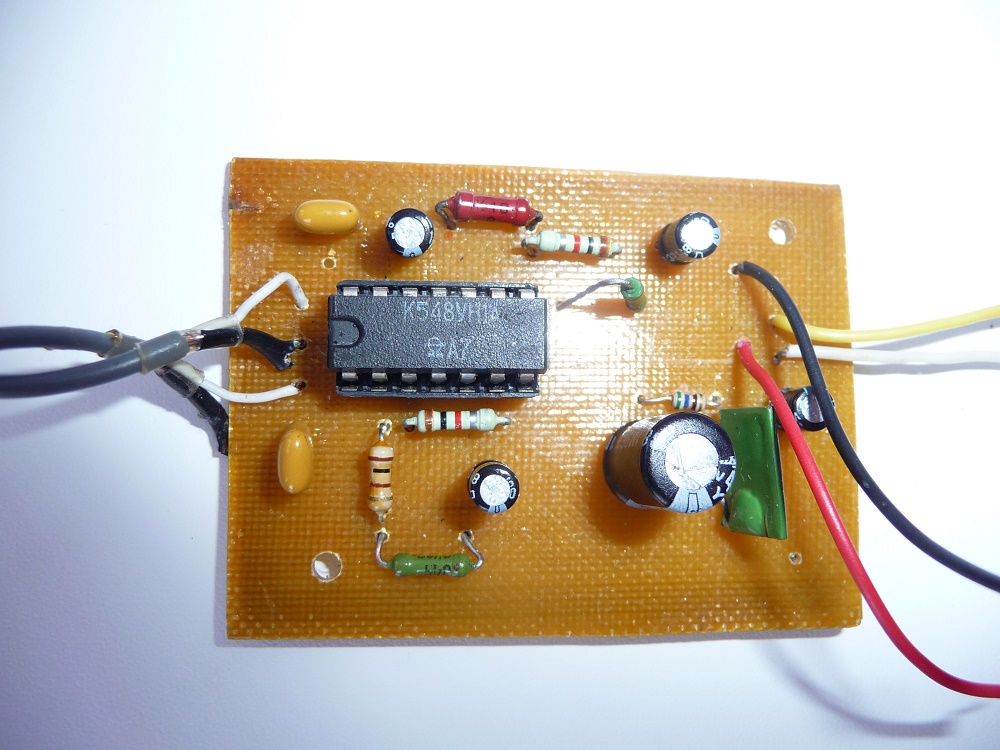

Со стороны монтажа

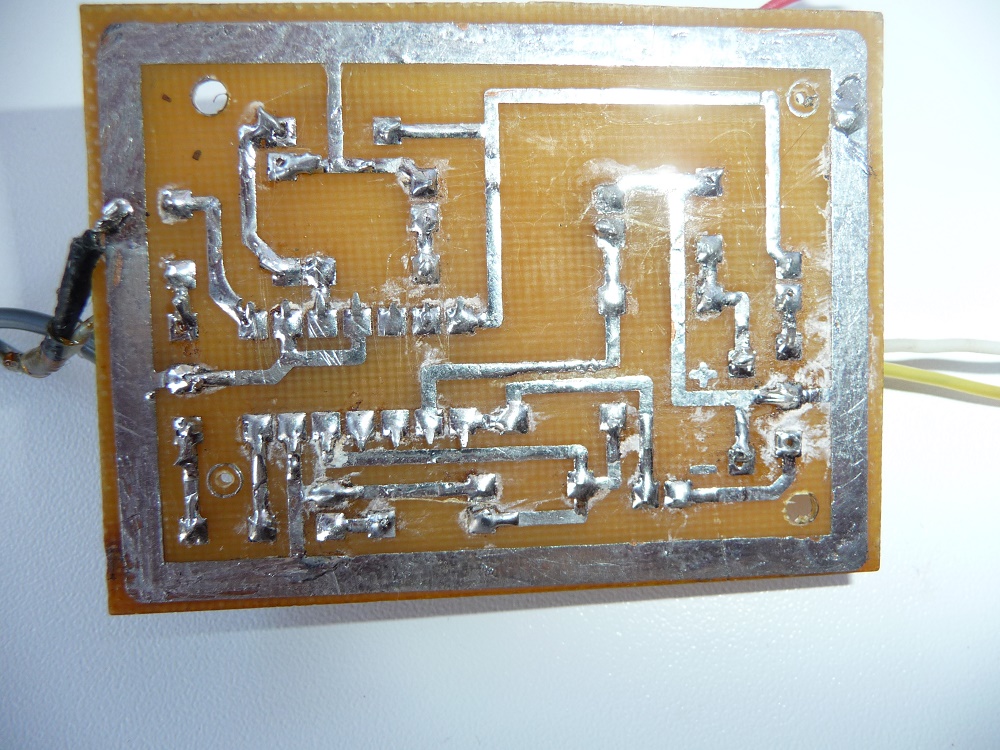

Со стороны пайки

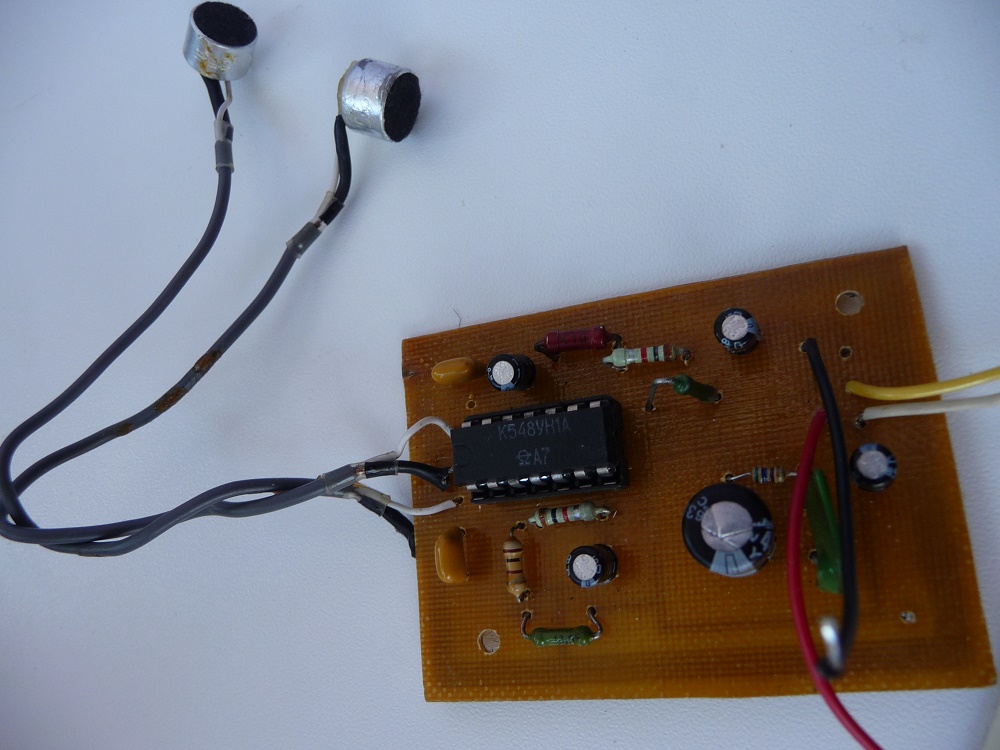

С подключенными двумя электретными "китайфонами" :)

Удачи Вам, Мастера и Умельцы в повторении данного проекта!
