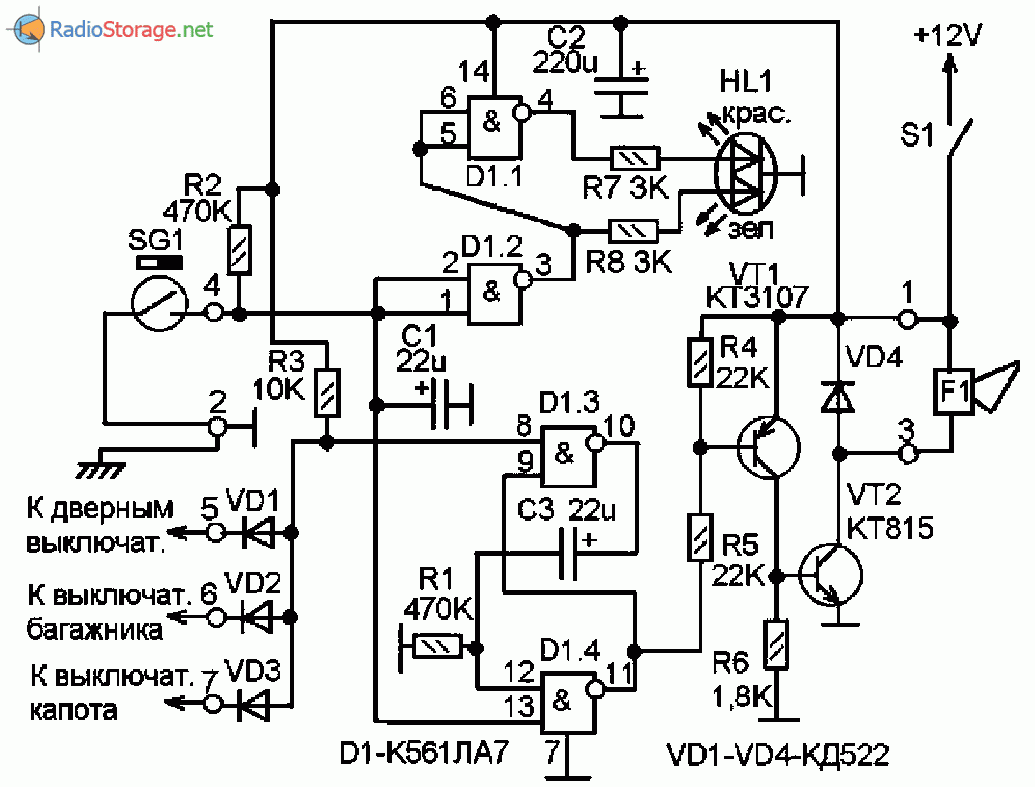

В далеком 2015 решил сделать какую-нибудь охранную системку для дома. Покопался и нашел у себя кучу микросхемок K561ЛА7. Пошел в ВЭБ пространство и "нарыл" там такую ссылку/схемку:

http://radiostorage.net/4094-ohrannoe-ustrojstvo-dlya-pomeshcheniya-ili-avtomobilya-k561la7.html

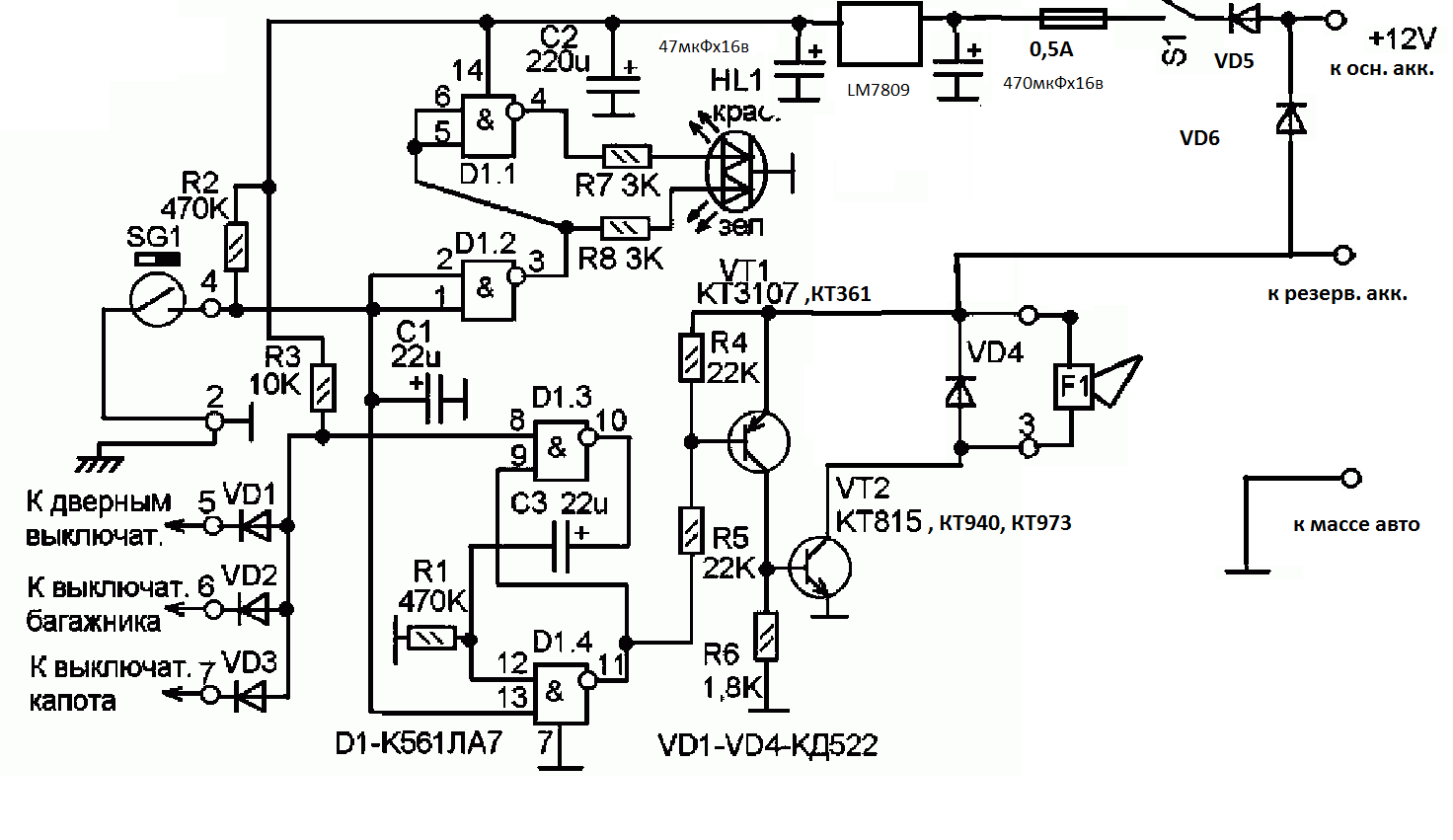

Схемка, похоже. взята из одного из номеров журнала "Радио конструктор". Проста до нельзя, но все же я решил немного модифицировать её:

Тут, в качестве датчика применен "геркон" . Т.е. при открывании двери, например. магнит отходит от контактика в герметичной колбе. Происходит замыкание в схеме на массу (смотрим схему слева), а все остальное делает микросхема и ключи со светодиодом и громкоговорителем. Тут в схеме я ввел резервный аккумулятор и добавил пару диодов для переключения основного и резервного источников. Питается схема от блока питания 220в/12в-0,7-1А. В дежурном режиме почти не потребляет энергии. Для стабилизации ввел в схему еще микруху LM7809 (стабилизатор на 9 вольт). Вот пожалуй и все.

Файлы платок можно скачать в меню Файлы. Тут два варианта. т.к. подбирал размеры под корпус (уменьшал).

Корпус больше и корпус меньше.

Фотографии не привожу, так как блок выглядит так же как и модифицированный блок на К561ЛА9, ссылка на статью.
