На днях обшаривал интернет и нашел интереснейшую тему/схему или то же на микросхеме зарубежной

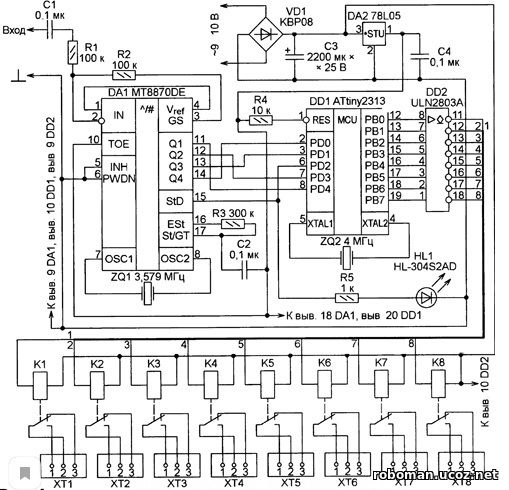

Вот схемы из этих источников.

Как видим элементы в основном активные (микрухи). Нужно "достать" КР1008ВЖ18 и/или MT8870DE, а так-же кварц на  3,5795 МГЦ, чтобы все это "ожило"

Хочу сделать на основе этого устройство попроще - включение прогрева двига в зимнее время. Без зависимости от расстояния. Машина может находиться от 500 до 3000 м от меня. Сами понимаете зимой бегать поближе с ключом сигналки неуютно как-то.. :)

Суть метода управления по DTFM можно познать здесь

Можно , кстати упростить задачу и купить на Алиэкспрессе модули на MT8870. Например здесь

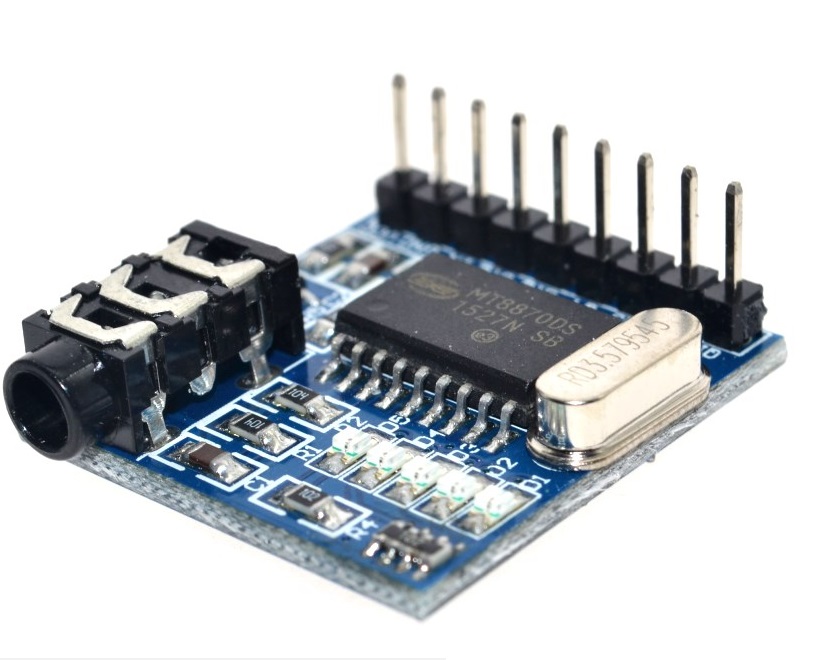

Выглядит примерно так

..стоит от 60 руб за штуку

В перспективе проект Умного дома (если, конечно будет для этого резон)

Вот и продолжим в 2020 году Дорогие друзья. Пришли, наконец-то с Китая модули на MT8870

Как их использовать , подключать и проверять можно прочитать здесь

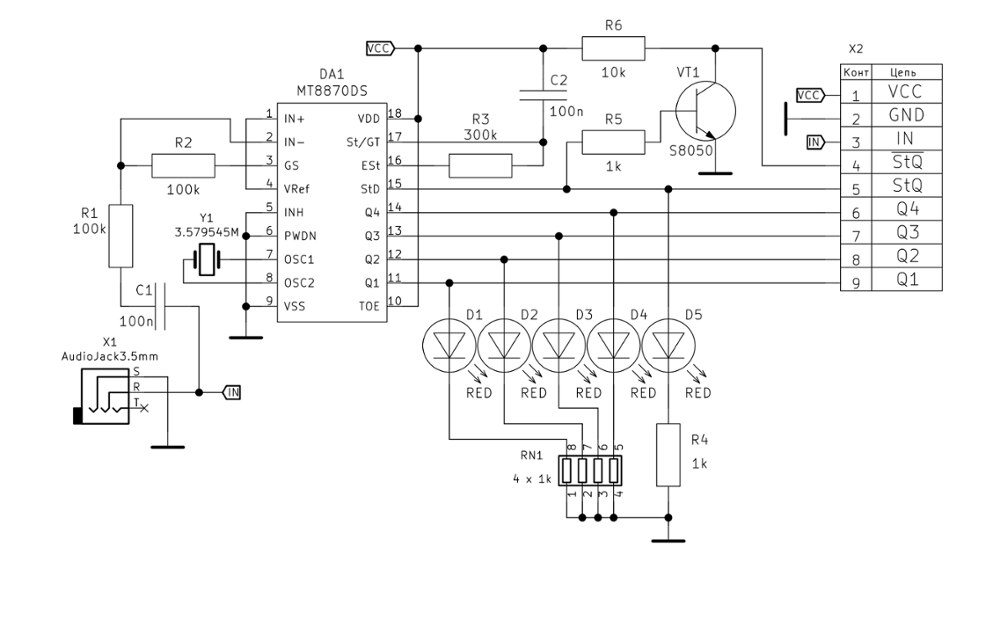

Нашел кое как схему модуля в отзывах на сайте aliexpress, вот она:

На сайте советуют нагрузочные резисторы на светодиодах заменить на 3,9 кОм, вместо 1кОм. Так сигналы на выходе помощнее будут и светодиоды сильно не светят. Даташит на микросхему MT8870 тут. Питается схема от стабил. источника 5 Вольт, поэтому будем громоздить еще стабилизатор на LM7805 и двух "бочонках" :) Еще понадобится второй сотовый для экспериментов и шнур с джеком 3,5. Пока, что делаем схему для проверки модулей.

Видео проверки модулей на MT8870 здесь

Здравствуйте, продолжим. Я планирую сделать систему управления устройствами с сотового на основе модуля MT8870 и "ардуинки нано".

Краткое описание системы:

1. Дозвон на номер, 2. Запрос пароля для входа в систему 3. Если пароль подходящий (если нет, разорвать связь) , то запрос опции 4. Включение или отключение опций 5. Если нет нажатий- выбора опций, то разорвать связь (положить трубу)

Все эти функции будут прошиты в скетч для ардуино.

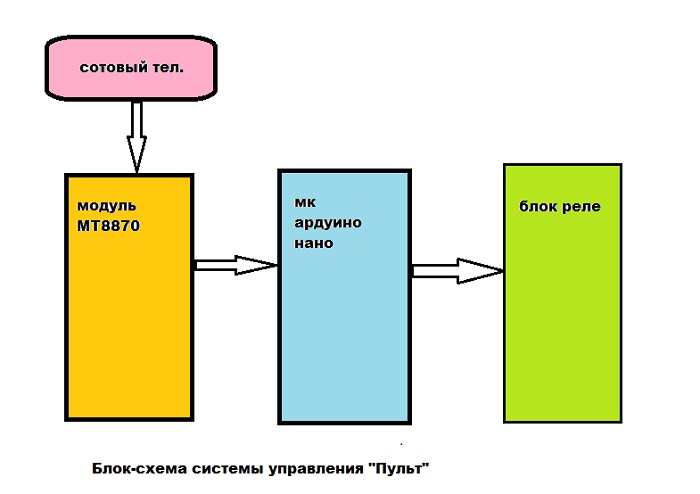

Проект системы на рисунке

Принципиальная электрическая схема системы Пульт 1 (модификация без речевого модуля)

Скачать в хорошем качестве схему здесь

После создания этой модификации хочу доработать систему речевым модулем из статьи Ардуино воспроизводит звуки с флэшки

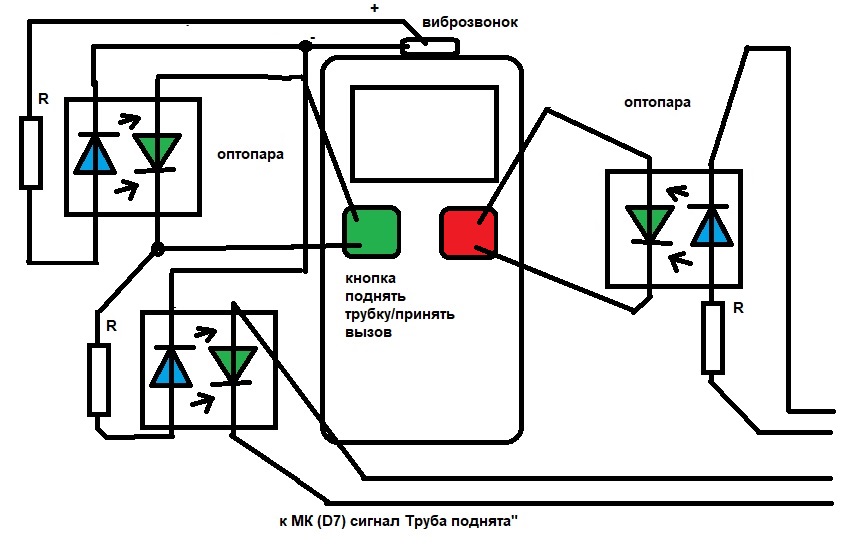

Схема автоподнятия "трубы" при дозвоне:

Примерное описание программы здесь

Произведем сначала создание тестовой схемы и скетча, для отладки и проверки системы.

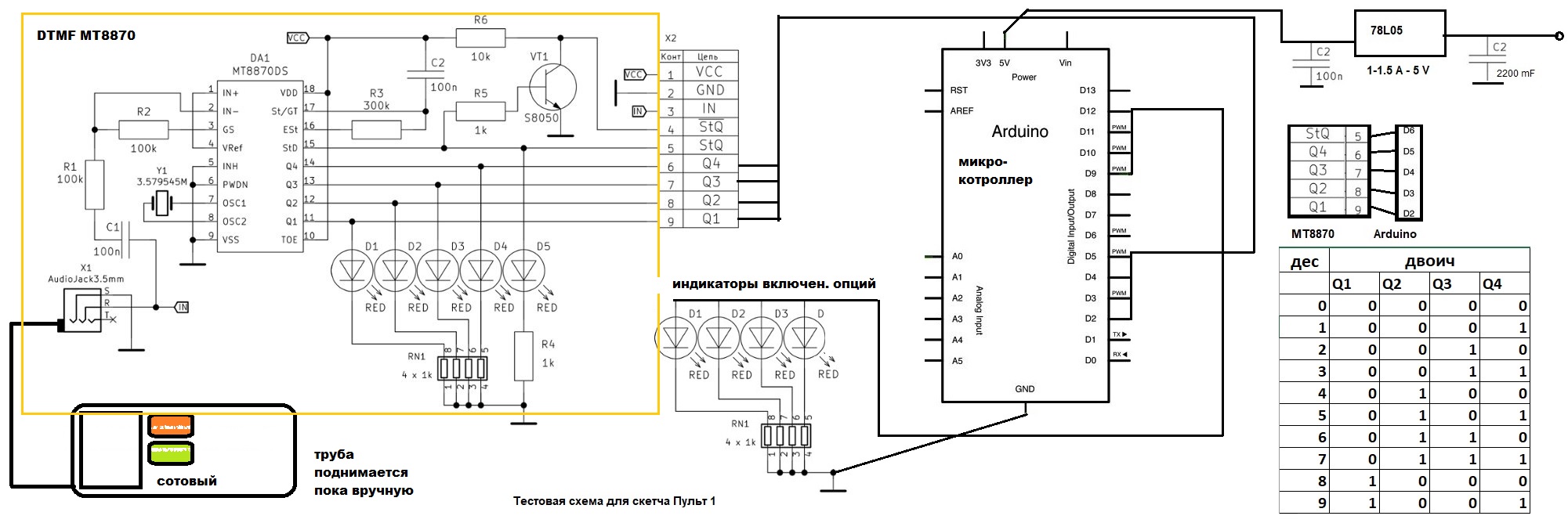

Тестовая схема (в полный размер здесь)

Здесь можно скачать тестовый скетч

Чтобы подключит речевое сообщение к системе, я решил воспользоваться возможностью соединения двух ардуинок по rx-tx

по сериальному интерфейсу. Мастером у нас выступить основной МК , а Слейвом МК "говорилки", который будет принимать, дешифровать и включать фразы, записанные на микрофлэшке. Будет более наглядно и "наслушно". :)

Схема включения и даташит оптрона для схемы поднятия трубки здесь

Продолжение следует...
