Как-то понадобился мне стереоусилитель на 20-30 ватт в автомобиль. Решил сделать самодельную магнитолу на базе mp3 плейра. (об этом расскажу в поздних выпусках)

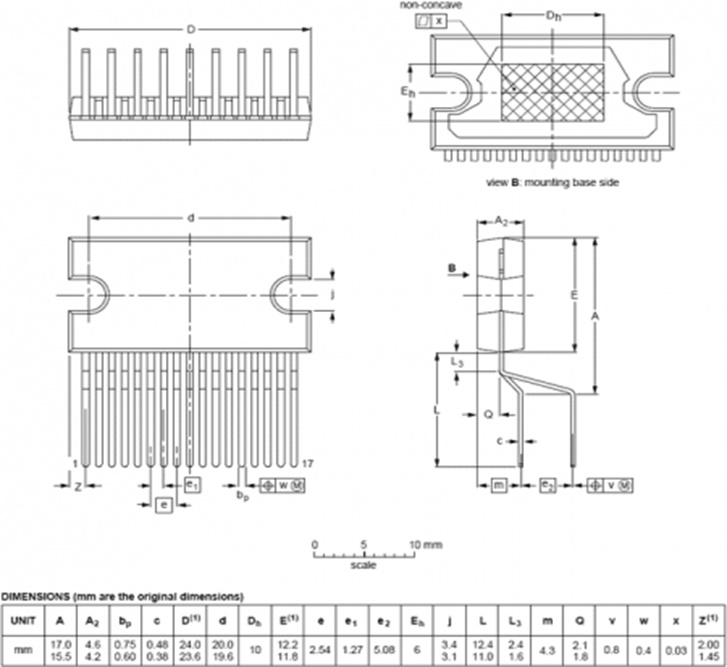

Вот статья из интернета по этой теме. Основа конструкции - микросхема -усилитель TDA1558Q.

Схема на ней выглядит так:

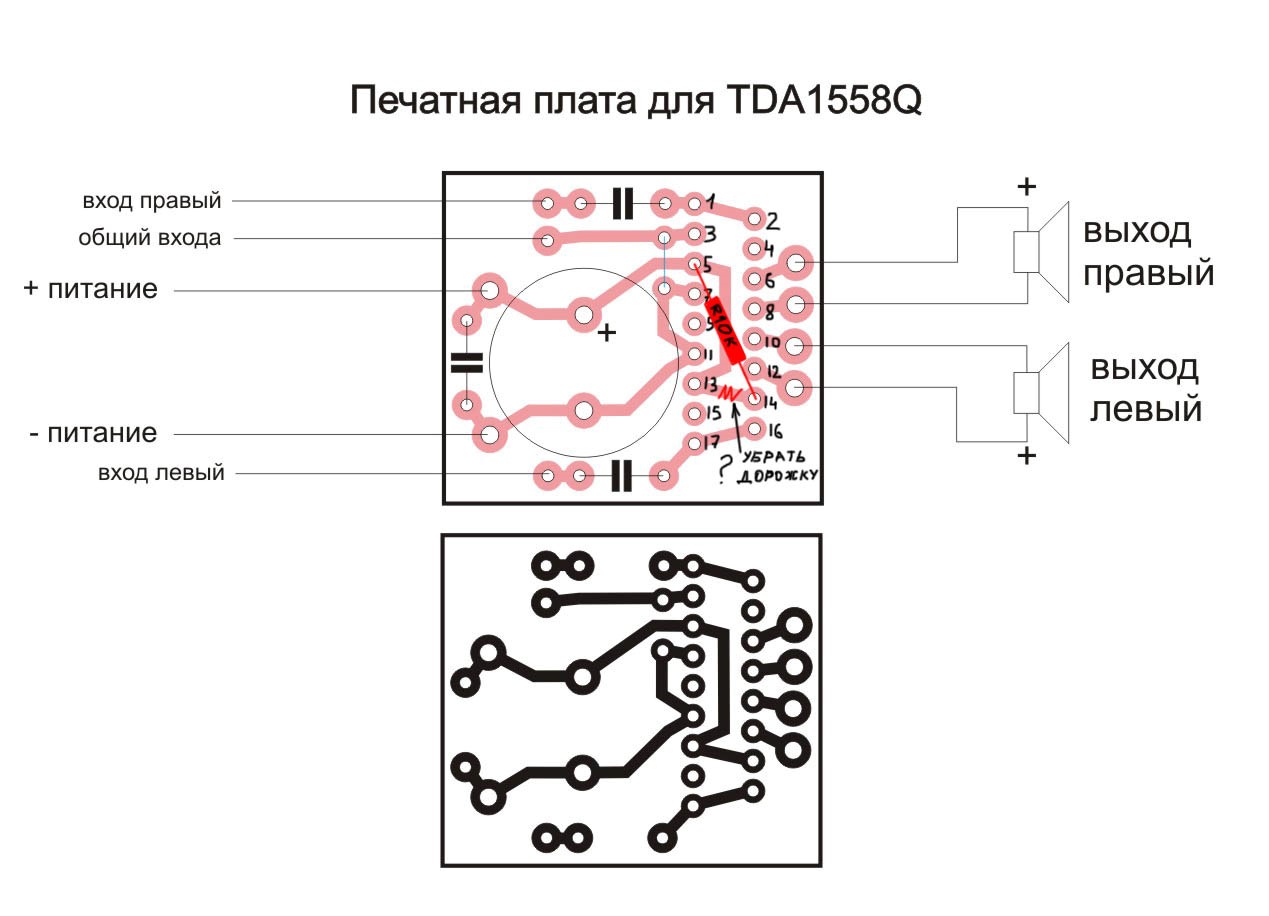

Вот эскиз прототип для платы:

Для микросхемы необходим хороший теплоотвод порядка 100-200 кв. см, иначе она сгорит при первом включении более 30 сек. Для регулировки громкости необходим сдвоенный потенциометр на 10 кОм. (см. схему). Я бы еще в схему на плюс поставил защиту от переполюсовки в виде диода на 2-3А. Не помешал бы простой темброблок на входе в микросхему.

Технические характеристики усилителя на TDA1558:

Напряжение питания: 10-18 В

Полоса частот: 20-20000 кГц

Входное напряжение: 0,05 В

Сопротивление нагрузки: 4 Ом

Выходная мощность 2x22 Вт

Коэффициент гармоник(искажений): 0,1 %

Судя по характеристикам, "усилок" не для любителей высококачественной музыки, но в машине это и не требуется особо, так как даже при высоких параметрах усилка и колонок пространство в автомобиле (среднего пошиба) отнюдь не акустическое. :)

Файлик для конструкции выложен здесь.

Попробуйте соберите, Мастера!
