Нашел время для создания передатчика в ресивер магнитолы. Схемку нашел здесь: http://kazus.ru/shemes/showpage/0/762/1.html или http://radionet.com.ru/shem/shem741.html. Она описана в Радио 4 1995г.

Были и другие варианты на спец микросхем. которых не нашел http://radiostroi.ru/peredatchiki/191-stereoperedatchik

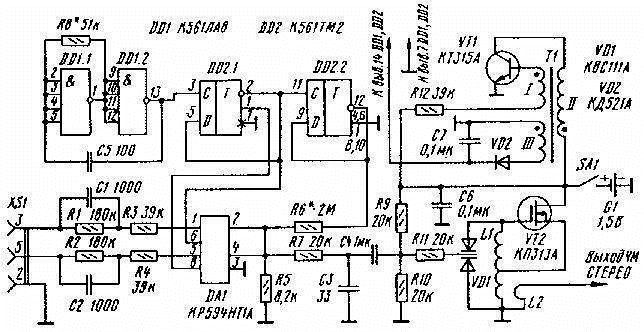

Вот схемка:

Я , правда немного её "доработал", - убрал преобразователь на VT1 и все связанные цепи и запитал все это от "Кроны" 9 Вольт.

Пришлось поискать цоколевку микросборки "КР504НТ1А" http://tec.org.ru/board/prochie_mikroskhemy/kr504nt1a/225-1-0-3467

Могут быть проблемы в приобретении этих деталей: КР504НТ1А, КП313, КВС111А - они устаревшие уже.. Но их оказалось дешевле и проще найти чем микросхему BA1404 , хотя схема на ней значительно проще. см ссылки в начале статьи.

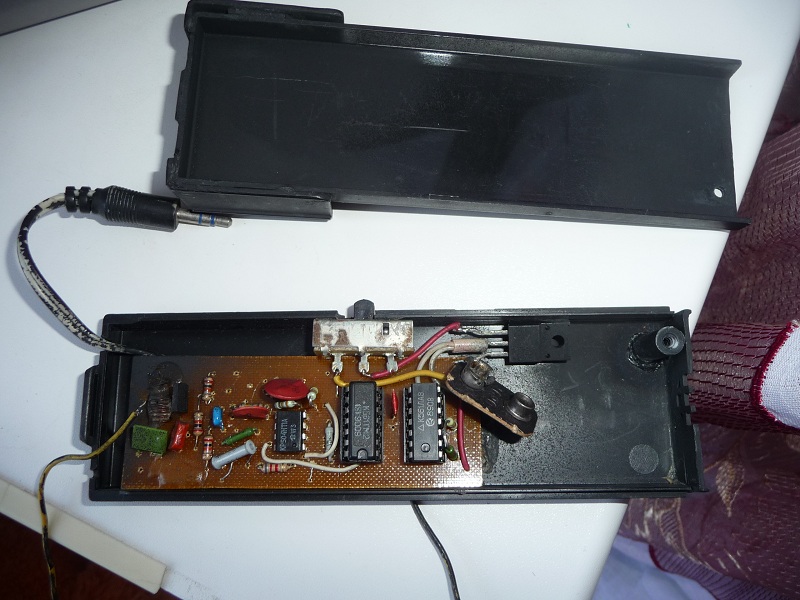

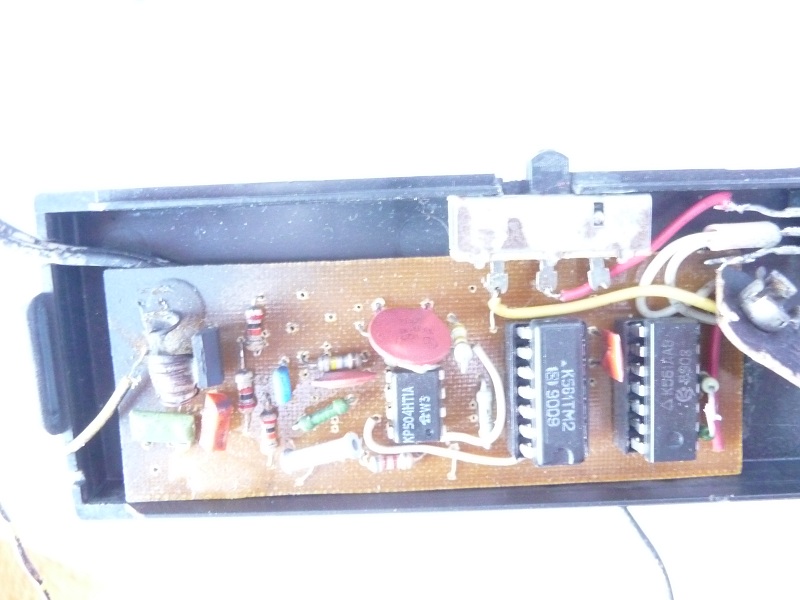

Фото моего "девайса" :)

Удачи в повторении!!!
