... В дальнейшем нужно перевести его в многоканальный.

В интернете на сайте random stuff нашел нужную статью, решил пока воспользоваться ей, а потом переделать по статье Алекса Гувера с интерфейсом I2C с другими, соответственно, скетчами..

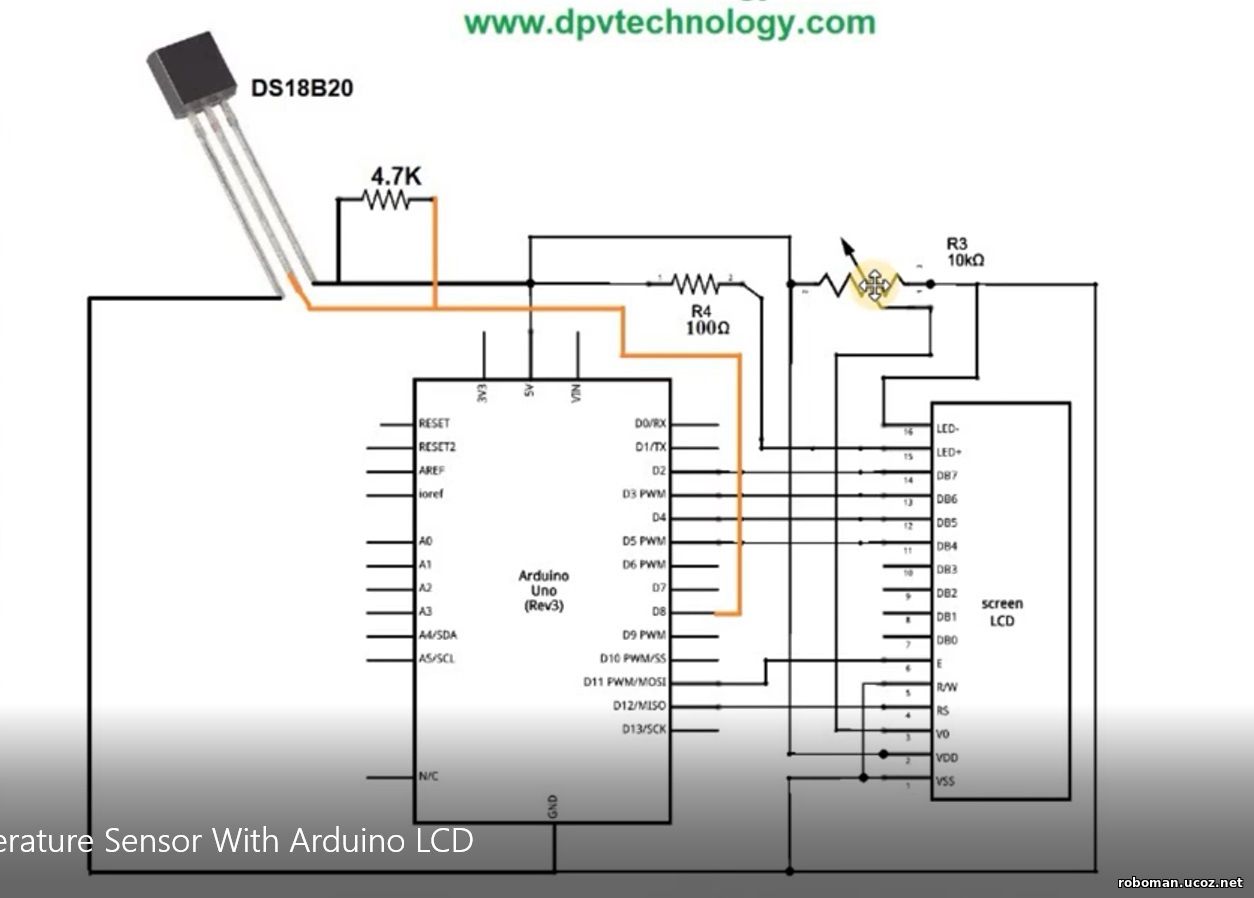

Схема устройства здесь (взята с сайта www.dpvtechnology.com):

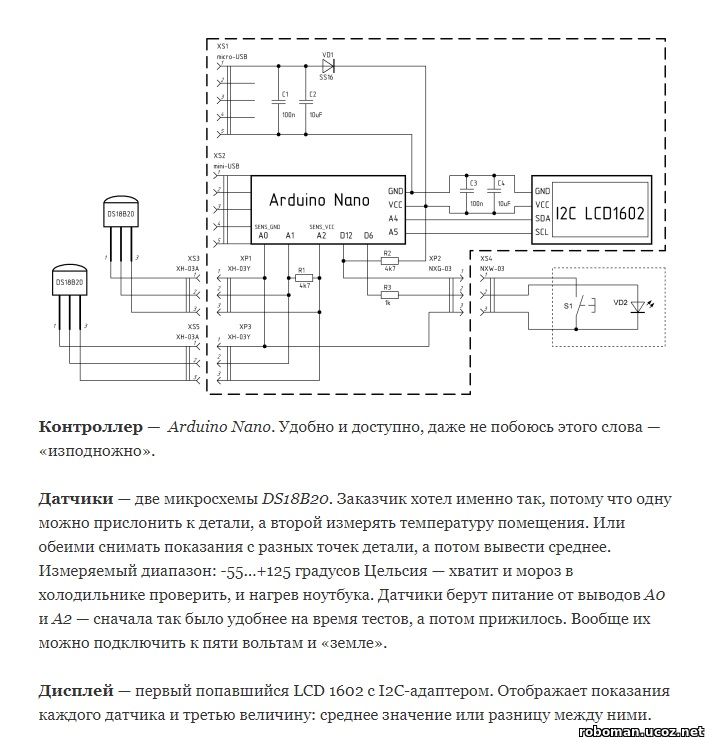

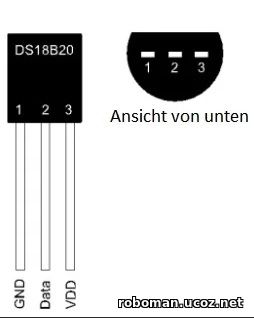

Цоколевка датчика температуры DS18B20 ниже:      Схема и описание будущей переделки на интерфейс I2C ниже:

Скетч можно скачать здесь.

Разрабатывал его не я, библиотеки тоже не мои. (смотрите ссылки)

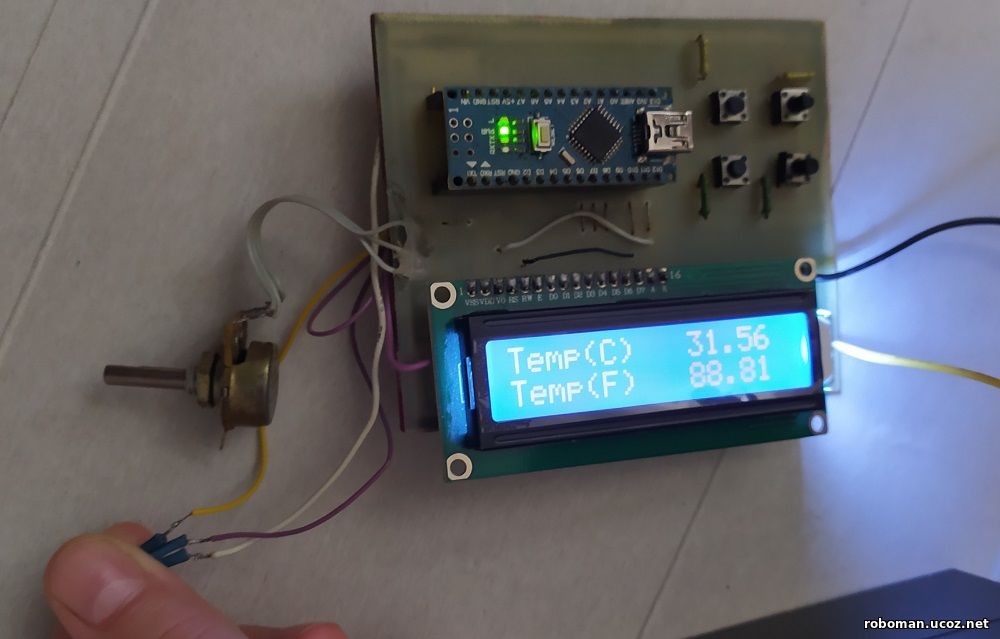

В итоге получилось так:

Фото в галерее здесь

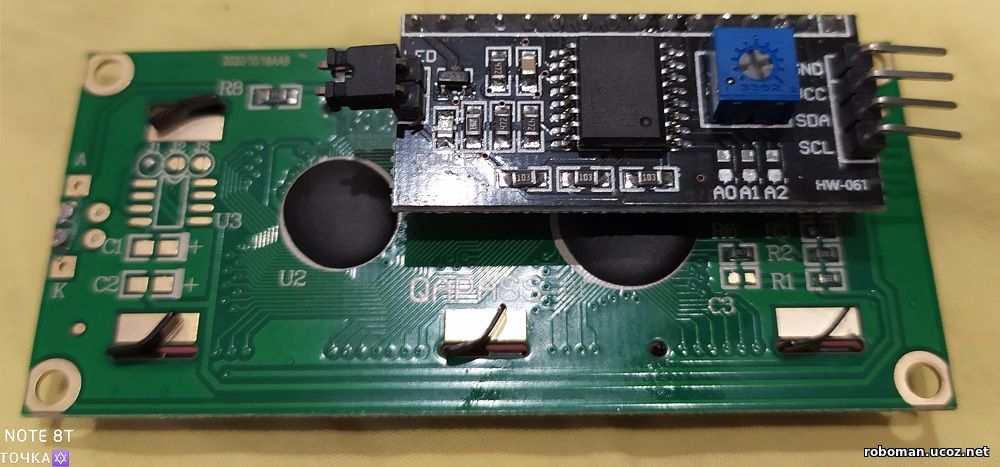

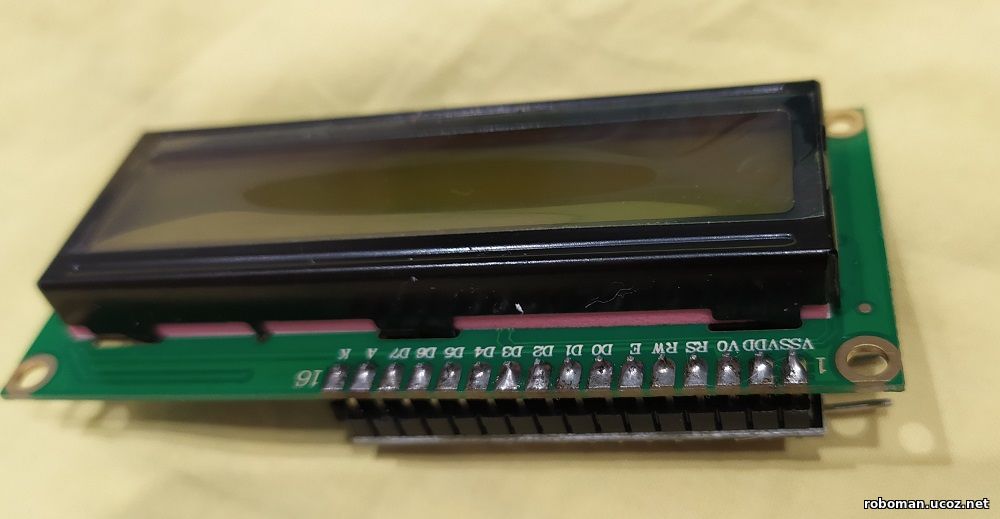

Недавно купил на Озоне платку преобразователь интерфейса решил немного переделать свой термометр учитывая это..

Для проверки платы см. фото я воспользовался статьей Алекса Гувера Вывод с DS18B20 на LCD дисплей

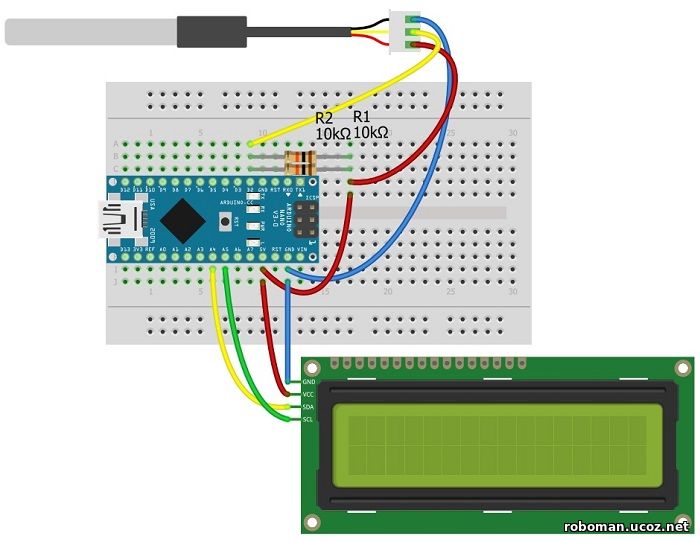

Схема соединений такая:

Там в его скетчах используются две библиотеки , причем последняя написана Автором (AlexGyver)

• LiquidCrystal_I2C для дисплея
• microDS18B20 для термометра

Скетчи можно скачать на сайте - источнике

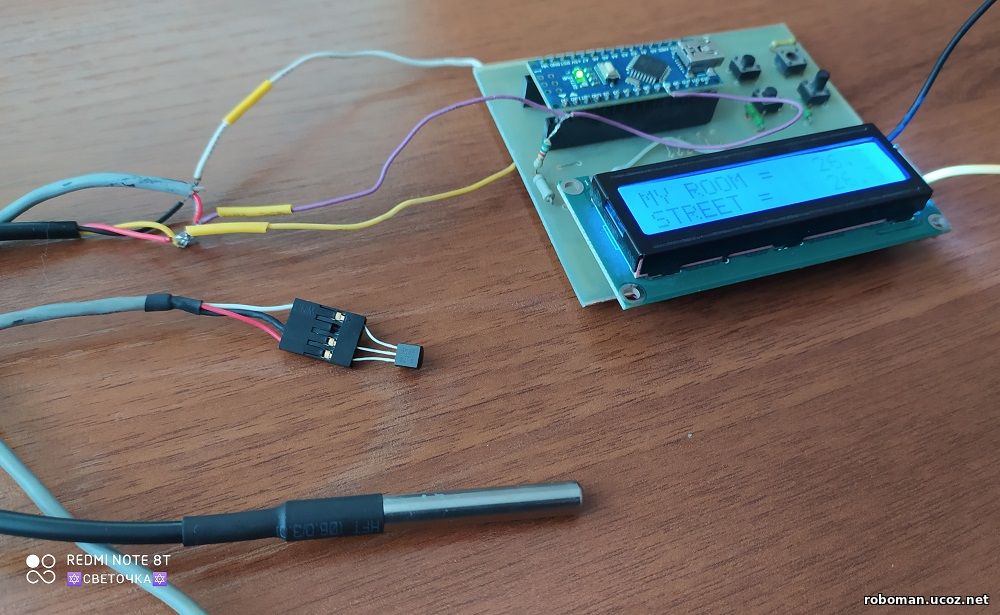

Вчера по рекомендациям Алекса Гайвера согласно статьи Arduino и термометр DS18B20 пробовал подключить и опросить по адресу два и более датчиков на DS18B20 (один виде "трехножки", а другой в виде щупа). В итоге вот, что получилось:

Фото: Процесс измерения двумя термодатчиками температуры и вывод на LCD дисплей..

Скетч я немного доработал под свои нужды (так как у Алекса Гайвера температуры выводятся в Монитор порта, а мне на LCD)

Другие фотографии можно посмотреть здесь

Продолжение следует...
