Осенью, когда происходит подготовка гаража и погреба к новому зимнему сезону. Необходимо просушка и проветривание. Весной необходим прогрев небольшой, чтобы выходящий мороз из земли не подморозил заготовки (картошка, морковка)

Подумал сделать термостат, который бы следил за температурой в погребе. Желательно еще бы отслеживать и влажность, но об этом устройстве на датчиках и платке Arduino nano/mini я расскажу в поздних выпусках.

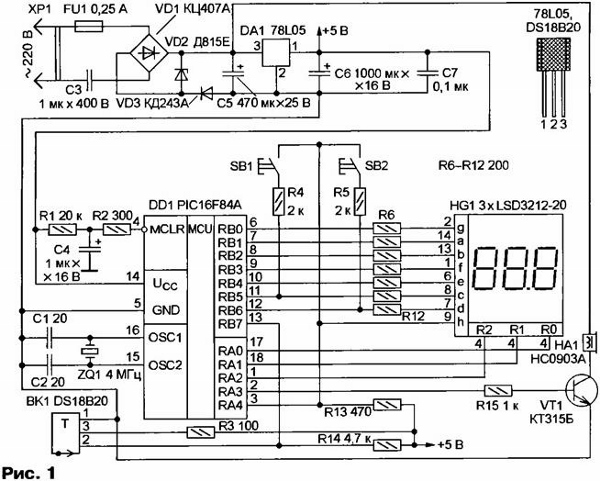

Нашел в журнале Радио схемку (ссылка на описание в интернете) типа:

Но тут была загвоздка одна, - не нашел я индикатора, который указан на схеме. Выписывать и ждать, искать не хотелось и я приспособил схему для своего индикатора (E30361L), который был под рукой.

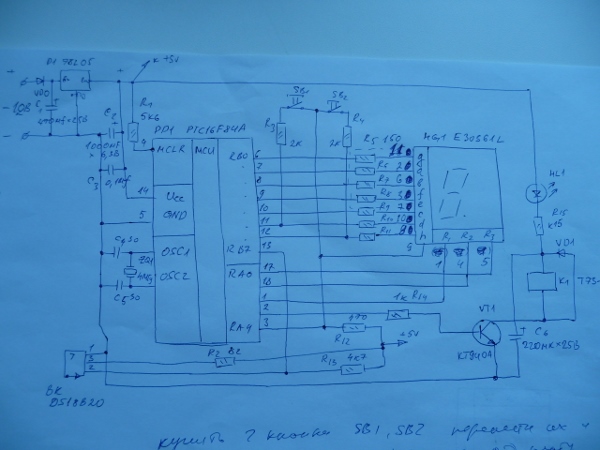

Схема такая получилась:

Извиняюсь за качество, рисовал от руки. Ссылка на краткую документацию по микроконтроллеру(далее МК) здесь.

Описание и порядок работы с датчиком температуры ds18b20 можно скачать по ссылке

Схемка довольно простая. Единственная "запарка" с платой. это сверление множества отверстий под МК. транзистор поставил помощнее. Реле любое на 5 вольт, ток сработки 70-150 мА.

В интернете можно и другие схемы на этих деталях найти, например эта.

Прошивал самодельным программатором для PIC (выложу в проектах)

Что получилось в итоге видно в фотогалерее. Файл с платкой будет тут. Прошивка будет здесь.
