Управление с пульта для LED люстры

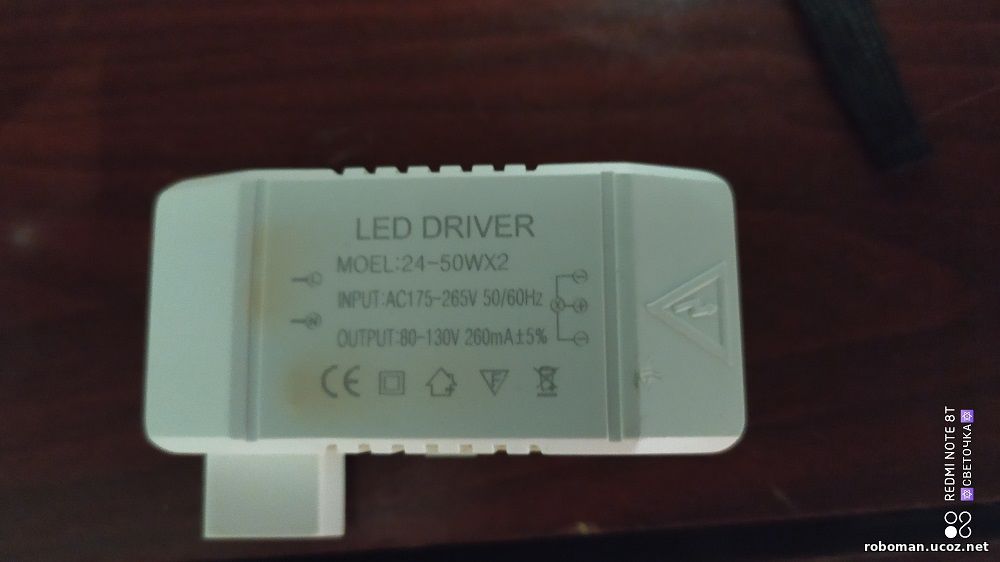

.. Поспрашивав в магазинах, разборках и барахолках, не нашел подобного драйвера. Он у меня двухканальный на 50W, обозначение на корпусе 24-50WX2 (смотрите фото).

Примерная схема включения микросхем драйверов ниже:



Управление решил сделать на основе Arduino Pro mini , подключив реле и написав скетч для приема сигналов с пульта,

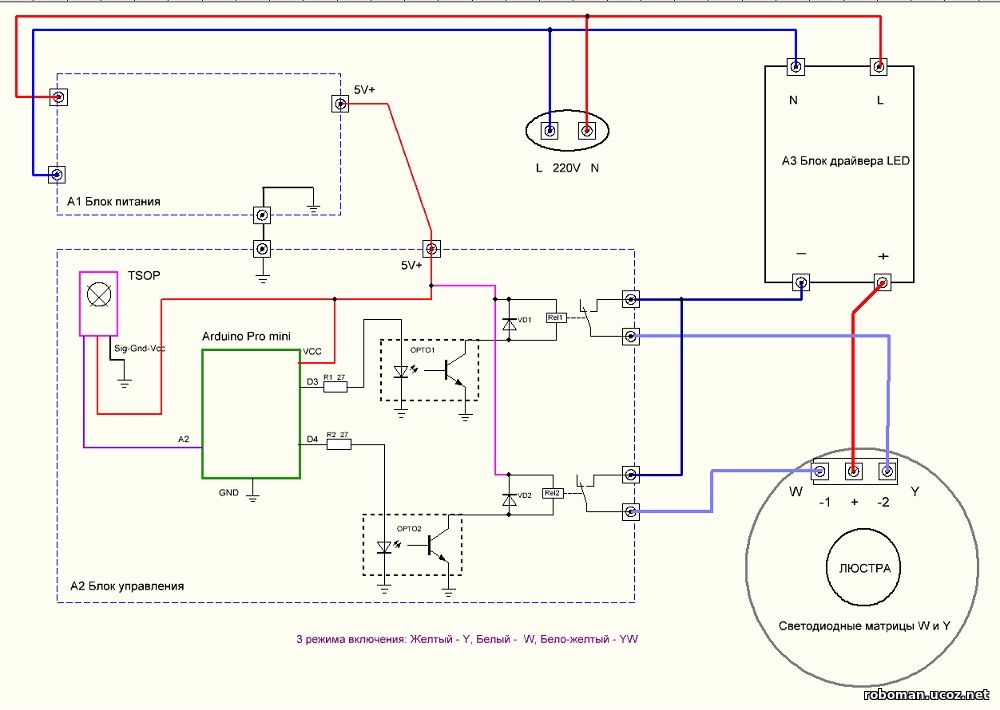

На вход A2 микроконтроллера подал сигнал с TSOP -а , который был у исходной конструкции, см. фото, а на реле вывел с D3,D4 выводов arduino см. схему ниже:

Схему в формате spl7 можно скачать здесь..

Блок питания не стал разрабатывать взял от старого зарядного сотового, см. фото, см. схему.

Скетч можно скачать здесь..

Скетч сделан на основе данных с сайта Алекса Гайвера, очень помогла эта статья

Что в итоге получилось можно посмотреть ниже:

Фото: Программировал arduino ПДУ через компьютер порт USB программатор UsbAsp, плата Arduino Pro

или Pro mini в Arduino IDE, загрузить через программатор.

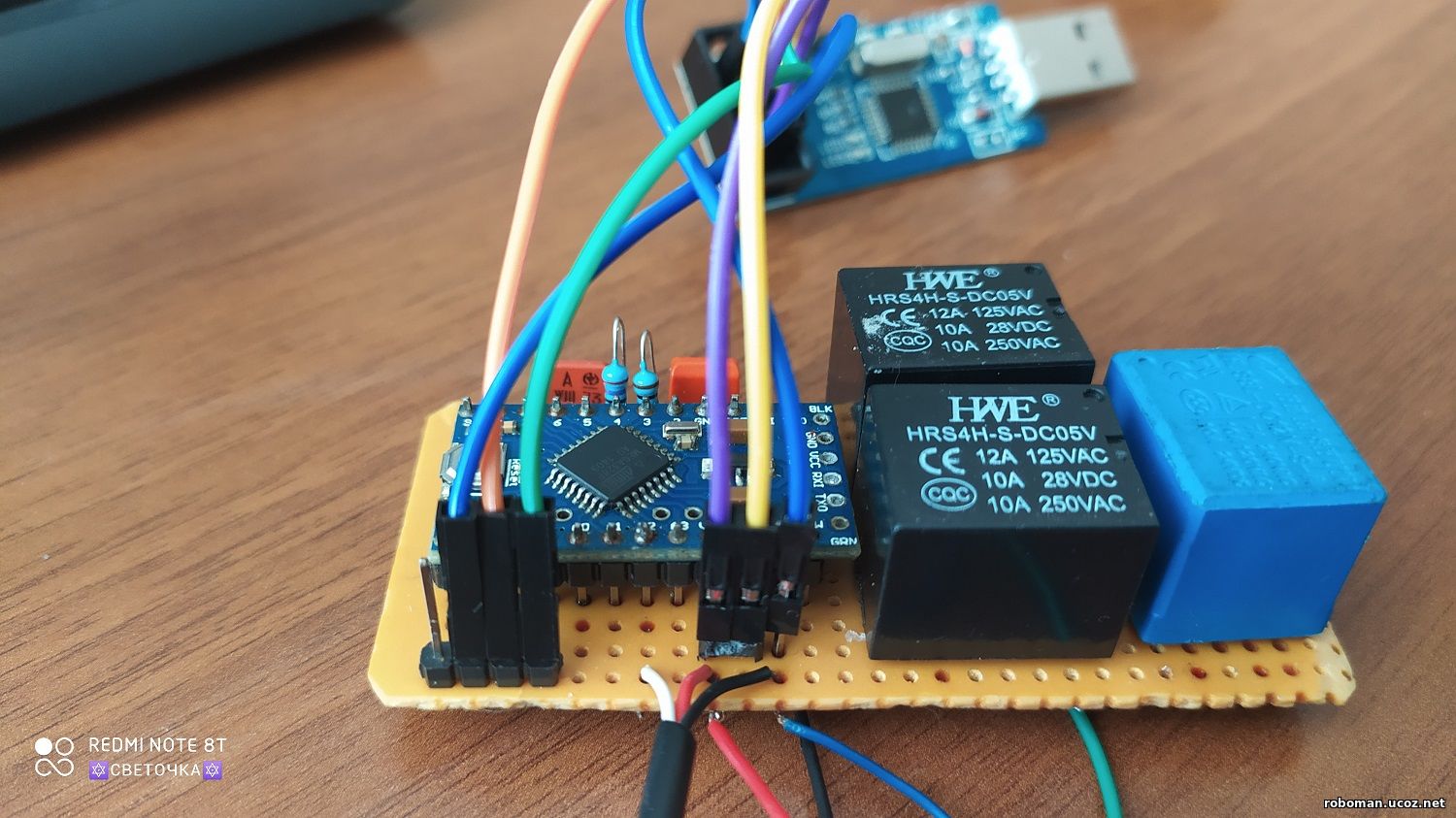

Фото, смонтировал на макетной плате, МК, 2 реле и 2 опт-пары, ну и 2 резюка..

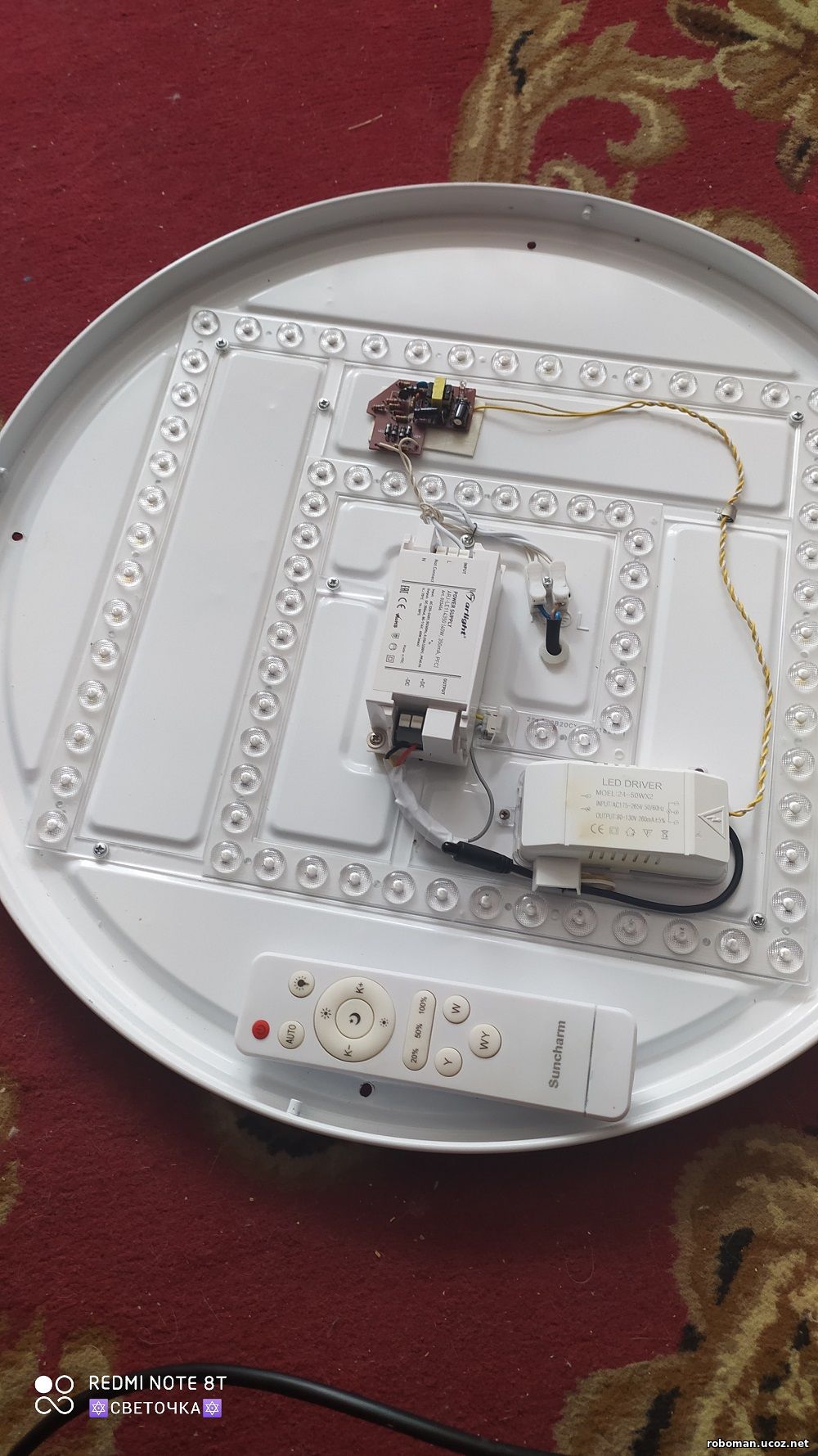

Фото смонтировано все в люстре. Драйвер великоват конечно

Видео как все это работает здесь смотреть

На видео видно, что последовательность включений и выключений строгая, т.е. включил Желтый свет (кнопка Y), потом Выключаем все (Красная кнопка), потом опять Белый свет (кнопка W), потом опять Выключаем все и включаем вместе белый и желтый свет (кнопка  WY)//
