Для проекта Робот мне понадобилось расширить количество выводов для платки Arduino nano/uno/pro mini/

На сайте про Ардуино нашел статейку Множим выходы с помощью сдвигового регистра 74HC595

Приступил к делу. Закупил деталей для схемы и изготовил платы:

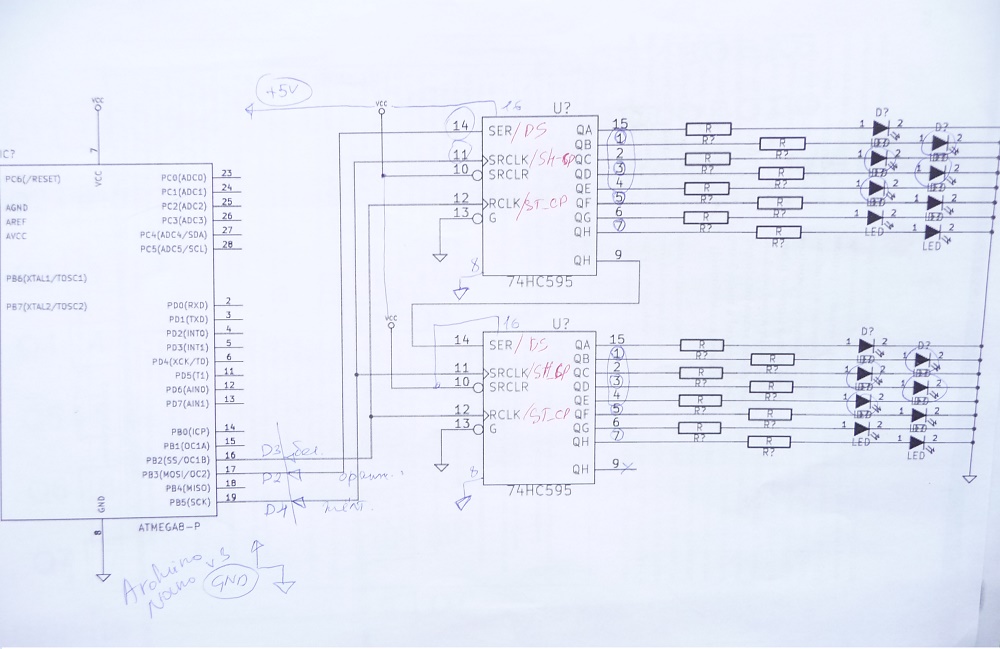

Исходная схема

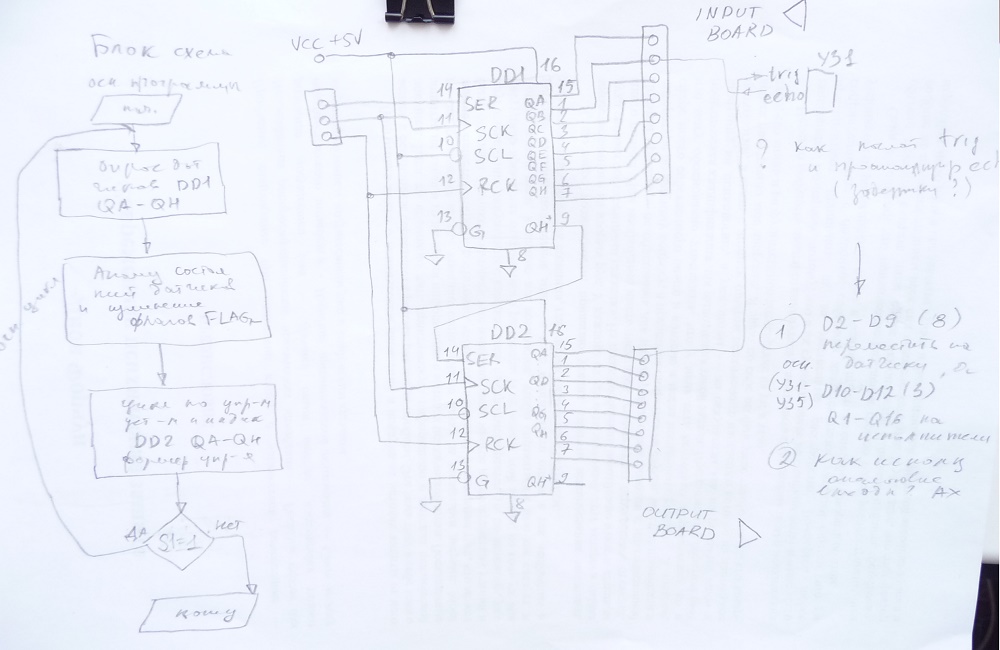

Моя схема (пардон за рисование от руки)

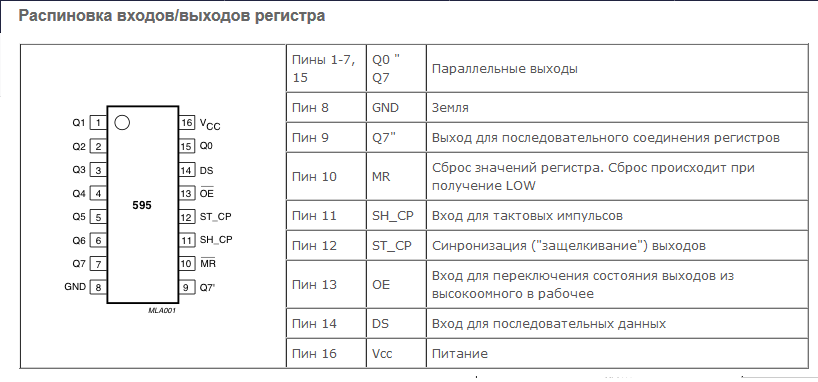

Распиновка микросхемы примерные параметры микрухи 74HC595

Файлы с платками здесь. Архив со скетчами (программами) здесь

Фотографии, что получилось в итоге в галерее.

Всего доброго!
