На просторах интернета видел статью как сделать термобокс для уличной камеры наблюдения.

Например Самодельный гермокожух для камеры видеонаблюдения - Hand Made (astroclub.kiev.ua) и решил сделать примерно такой же..

Что же у меня получилось?! На фото ниже китайская камера, которую хотел бы запихнуть в бокс

Как видно она достаточно миниатюрная, еще надо рядом с ней подключить резистор на 2-4 ватта для обогрева, а то и два

типа МЛТ-2. Рассчитать сопротивление, чтобы грелось на температуру около 40-50 градусов Цельсия.

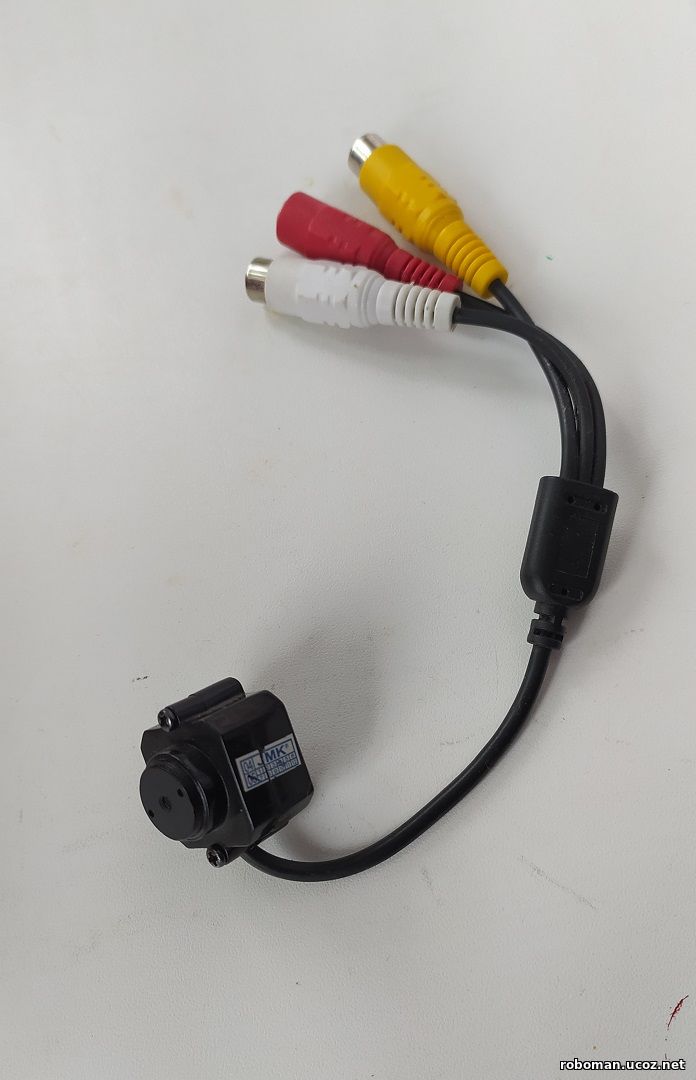

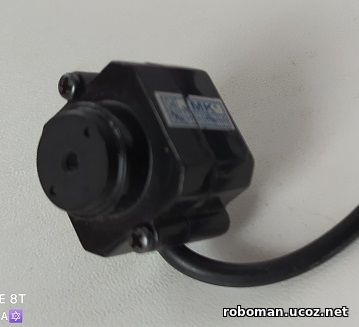

Фото. Китайская камера в близи                                                 Фото. Штекеры на камеру. Красный -питание, желтый видео, а

белый - это звук.

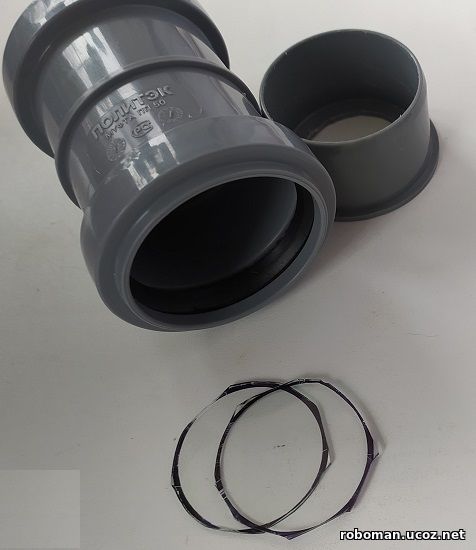

В сантехническом магазине купил переходник пластиковый и две герметичные крышки/пробки (см. фото), а потом еще в электро-магазине купил два герметичных отвода для провода питания и видео (см. фото).

Из тонкого стекла в мастерской вырезали несколько "кружков" меньшего диаметра , чем внутренний крышек/пробок. Стёклышко приклеил на герметик внутри крышки, а в другой просверлил 2 отверстия и закрутил отводы кабелей.

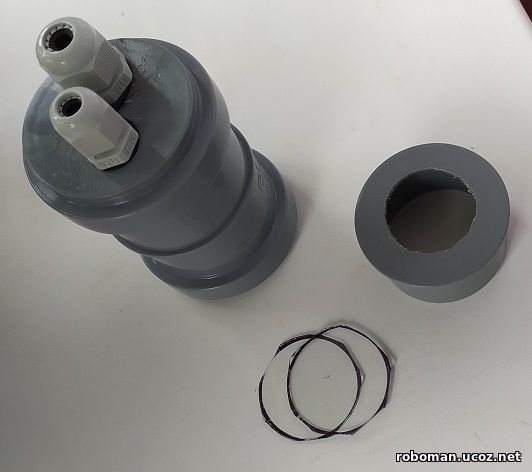

Фото. Процесс сбора бокса/кожуха для уличной камеры

Подогрев решил сделать 3-мя резисторами одинакового номинала (были только такие подходящие) для равномерного разогрева камеры. Схема соединения ниже:

Пришлось два соединить в параллель, а один оставить на основной нагрев, исходя из моих расчетов.

На рисунке выше видна раскраска резисторов по степени нагрева (красный самый нагретый)

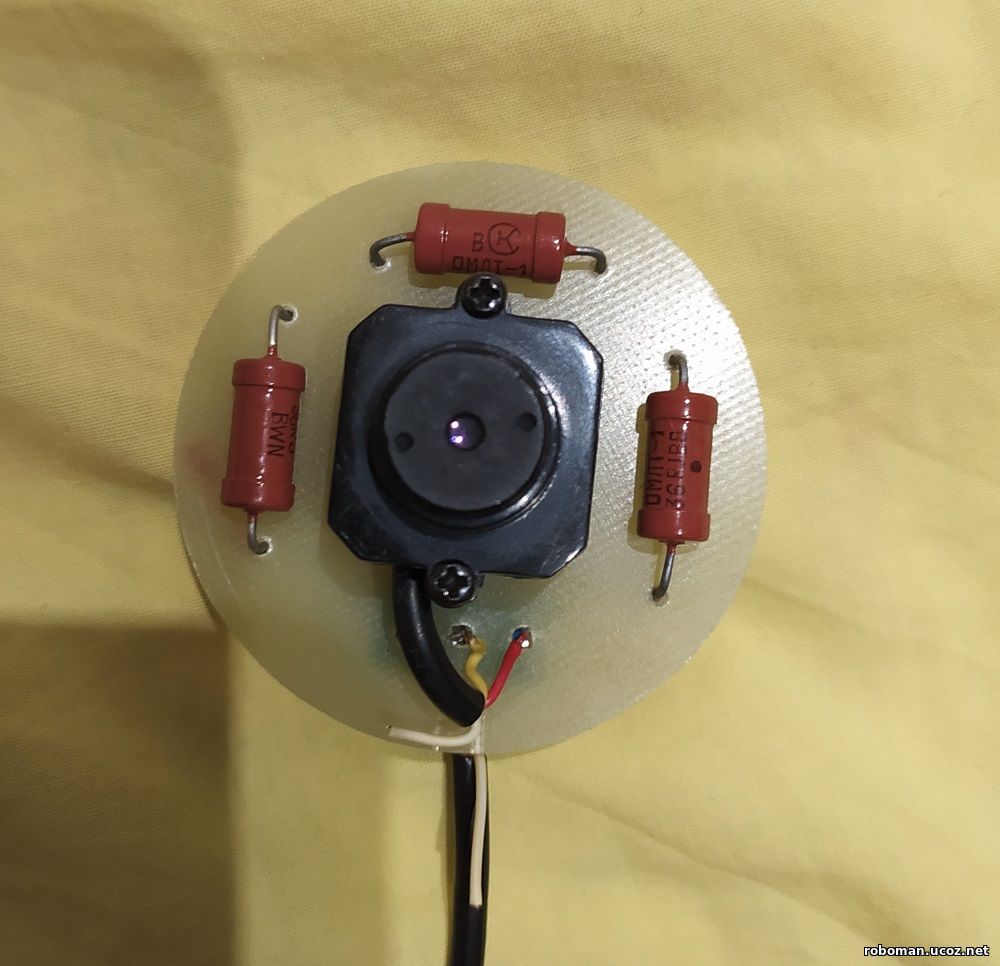

Фото Камера на держателе (текстолит) с нагревательными резисторами.

Канал аудио пока решил не использовать (на фото, не задействован вывод белого цвета)

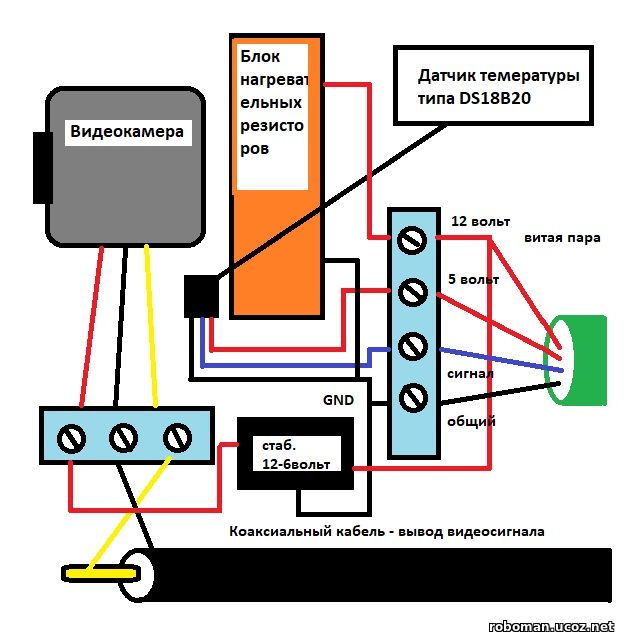

В целом блок схема камеры выглядит так:

С другой стороны конструкции будет прием сигнала от датчика температуры на МК Arduino mini, его

обработка и коммутация резисторного нагревателя, при наличии температуры ниже 10-15 грд. Цельсия.

Скетч тут стандартный на библиотеке для датчика DS18B20

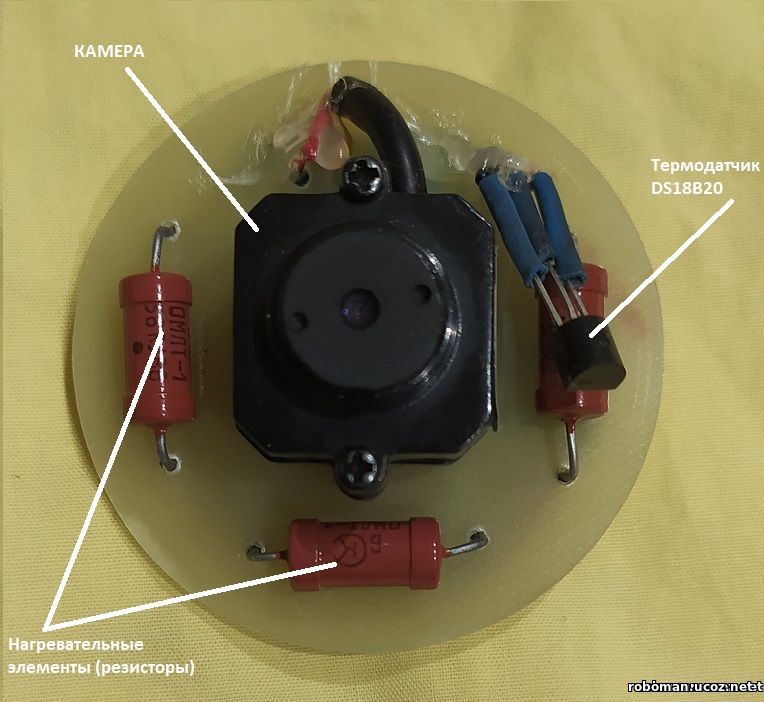

Вот фото платы камеры с разъёмами и датчиком спереди и сзади

Зеленый разъем на 3 контакта - подключение термодатчика, синий 2 контактный - подключение нагревателя на резисторах и..

наконец, синий 3 контактный - это камера Общий, Видео и Плюс питания.

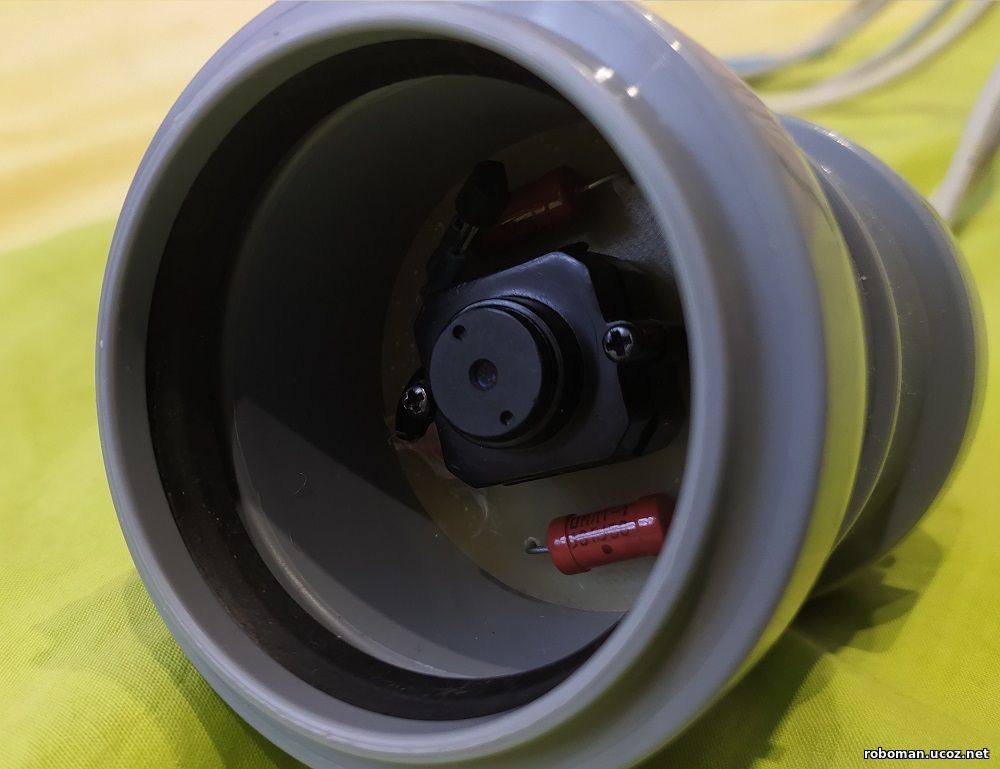

Фото камеры в боксе спереди.

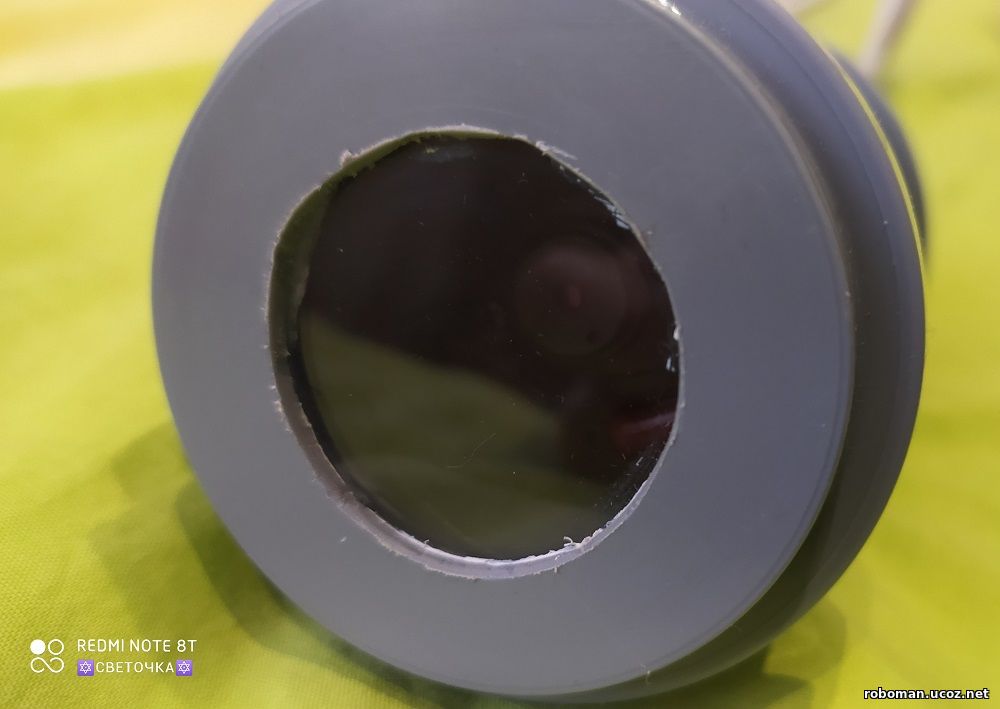

Фото камеры в боксе с закрытой крышкой с окном спереди.

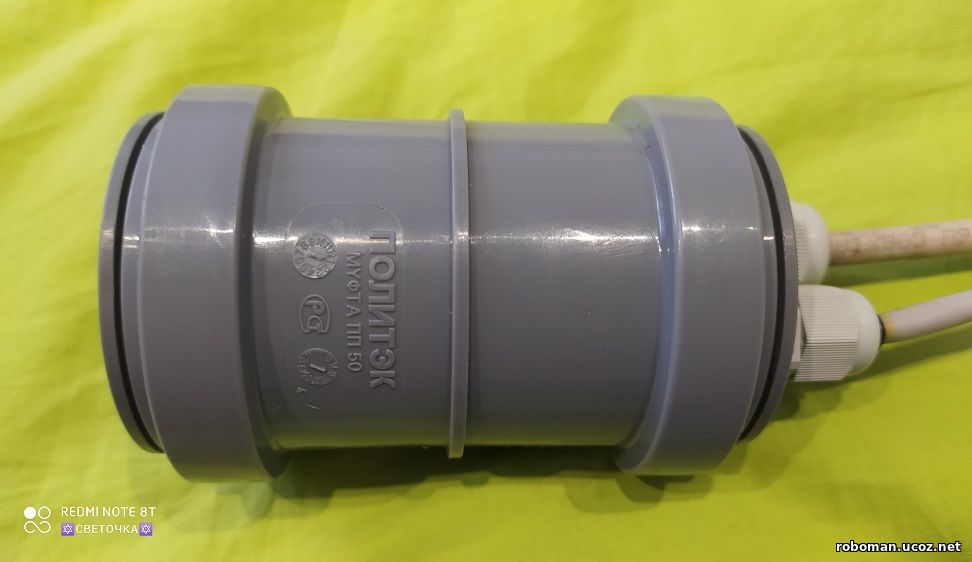

Фото камеры в боксе сбоку

Сейчас этап сборки проверки системы подогрева, настройка термостата. Аппаратура для тестирования и исследований взята из проекта Термометр на Arduino nano + LCD 1602

Произведено подключение датчиков к термометру и получение температуры. В следующем обновлении эксперимент по нагреву бокса камеры и  остыванию, вывод информации на дисплей, статистика работы бокса зимой.

Продолжение следует...
