Дочь занимается дома вокалом. Понадобилось смешать микрофон и минусовку для подготовки к концертам. Посмотрел в магазинах и на сайтах - цены неприятно удивили. Стал искать в интернете и нашел простую старую схему на советских операционных усилителях к140уд1А. Решил её реализовать, однако, понадобилось еще и двухполярное питание тоже на ОУ (благо завалялись :) ).

Схема микшера на три канала и её двухполярника взята на незабвенном сайте Радиокот . Это было давно и по поиску на сайте сейчас статейки не нашел уже. Прикреплю два файла с описанием с сайта оригинала.

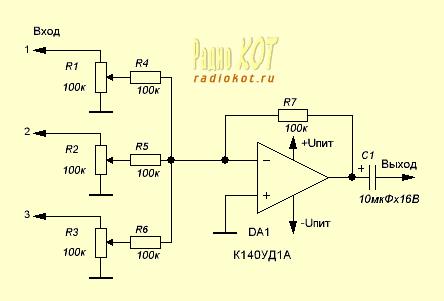

Схема микшера

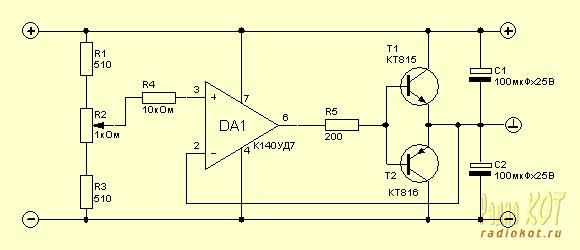

Схема блока питания двухполярного

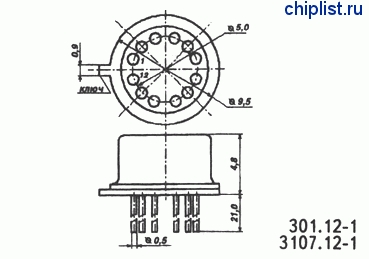

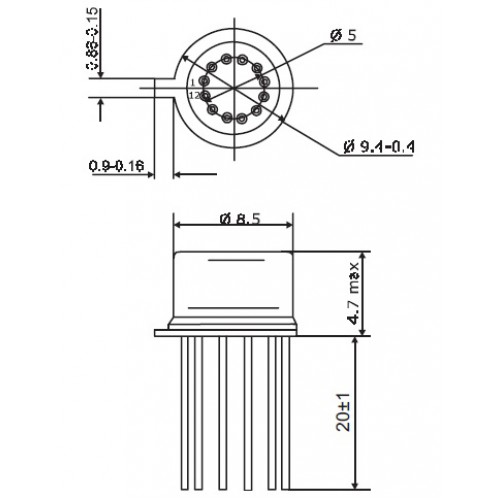

Цоколевка микросхем УО сначала УД1, потом УД9 (вместо УД7 в БП)

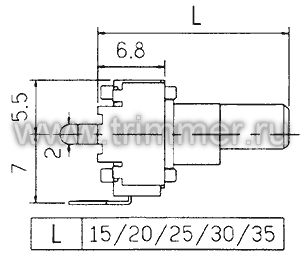

Размеры потенциометров. Мануал на них

Файл с описанием микшера

Файл с описанием источника питания

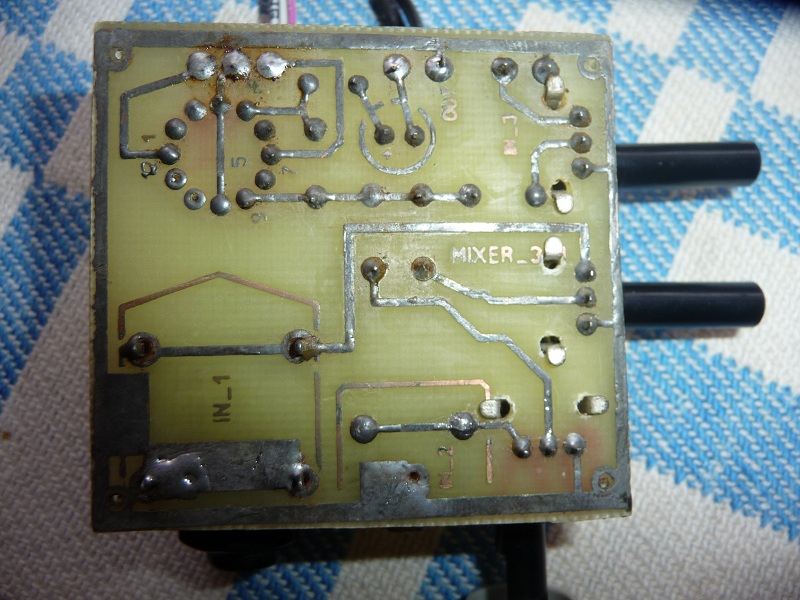

Файл с платкой микшера и источника питания

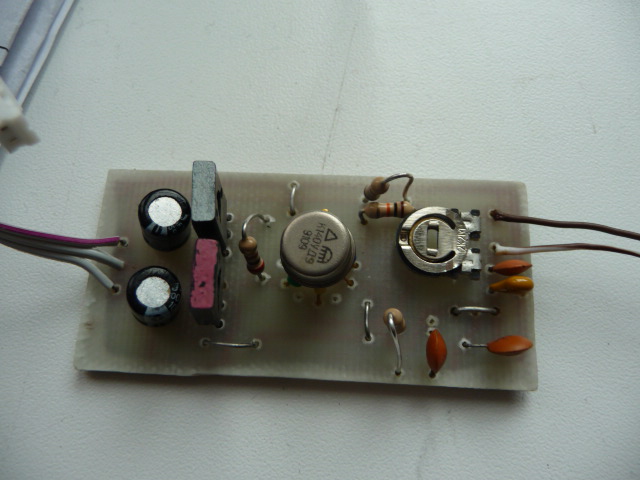

Фото источника питания

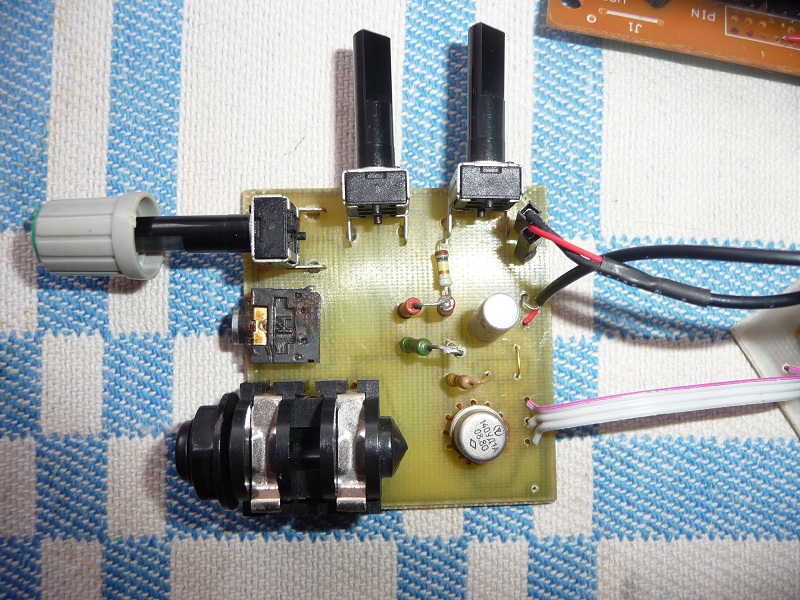

Фото микшера

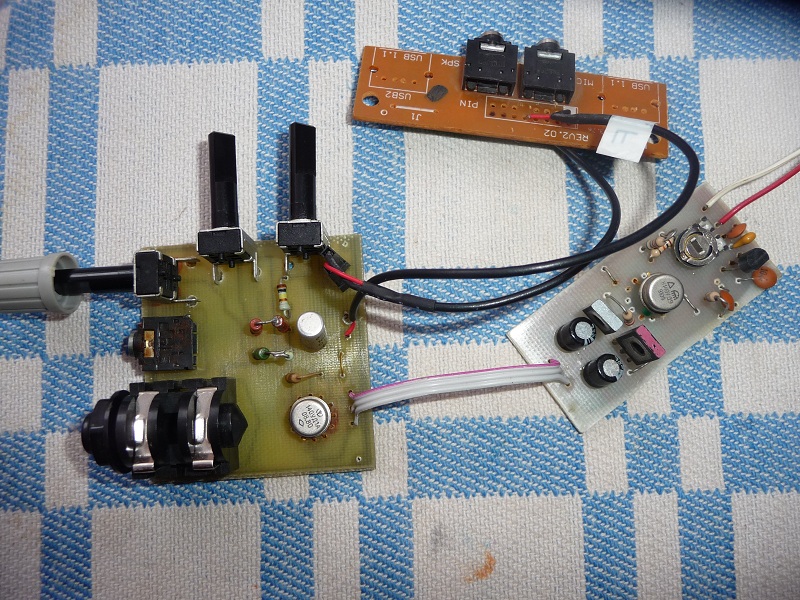

Фото все в сборе

Удачного повторения, дорогие Умельцы!
